👉我们为您整理了完整的PDF版，添加客服微信即可免费领取！

🏆 基本信息

📅 发表时间：2020年6月

📜 **发表期刊：Scripta Materialia(IF=**6.0)

🎓 文章标题：Electrode- dependent Joule heating in soda lime silicate glass during flash processes👥研究团队：意大利特伦托大学Mattia Biesuz🎯 核心突破：首次发现通过更换电极材料（熔融NaNO₃）可消除钠钙硅玻璃在直流电场下的局部过热与热不均匀性，实现均匀焦耳加热，为高效、可控的电辅助玻璃加工提供新路径。

🔍 研究背景

• 焦耳加热技术在材料加工中优势明显：电辅助加工（ECAPs）可实现快速、局部加热，显著降低能耗，提升加工效率，已在金属制造中广泛应用。

• 陶瓷与玻璃加工仍受限：传统陶瓷与玻璃在常温下为绝缘体，限制了焦耳加热的直接应用。

• 闪光烧结与电场诱导软化带来新机遇：近年来，闪光烧结（Flash Sintering）和电场诱导软化（EFIS）技术在陶瓷与玻璃中展现出巨大潜力。

• 热不均匀性与电极依赖性：使用惰性电极（如Pt）时，阳极区域出现严重局部过热，形成移动热点，导致温度分布极不均匀；热点形成源于碱金属离子迁移引起的阳极表面耗尽层，导致局部电阻剧增、电场集中；热不均匀性限制了工艺的可控性与可重复性，阻碍了工业放大应用。

🧪 研究方法

材料合成：

实验中采用两种电极配置：一是玻璃两端涂覆铂浆并连接Pt-Rh电极；二是在阳极侧使用熔融NaNO₃作为电极，阴极仍为Pt。样品在空气中加热至约400°C，随后施加直流电场，记录电流、电压变化，并通过热成像与高速摄像监测温度分布与样品形貌变化。

• 测试表征

  研究中使用Keithley-2100数字万用表实时采集电流与电压数据，频率为1 Hz。温度分布由FLIR T62101热成像仪监测，发射率设为0.97，并辅以K型热电偶校准。样品形貌与热点变化通过Canon EOS-750D数码相机记录。实验后采用能谱分析（EDS）对样品阳极与阴极区域进行元素分布分析，以揭示碱金属离子的迁移行为。

📊 研究结论

• 电极材料决定焦耳热分布：使用惰性Pt电极时，阳极区域出现显著局部过热，形成移动热点；而使用熔融NaNO₃阳极时，热分布均匀，热点完全消失。

• 热点形成源于碱金属耗尽层：在直流电场下，Na⁺向阴极迁移，阳极形成高电阻的SiO₂耗尽层，导致电场集中与局部击穿，引发热失控。

• 熔融盐电极实现离子补偿：NaNO₃电极作为Na⁺源，持续补充阳极区碱金属离子，阻止耗尽层形成，从而抑制局部过热。

• 电场稳定性显著提升：NaNO₃电极下电场变化平稳，电流密度高达4 mA/mm²仍保持均匀加热，而Pt电极下电场剧烈波动。

• 热效应主导玻璃软化：在均匀加热条件下，玻璃变形行为与温度高度一致，表明EFIS过程以热效应为主，缺乏显著的“非热效应”。

⚙️ 机制说明

在直流电场作用下，钠钙硅玻璃中的Na⁺向阴极迁移，若阳极使用惰性金属（如Pt），则阳极区形成Na⁺耗尽层，导致局部电阻急剧上升，电场强度集中，引发介质击穿与局部过热。该区域温度远高于玻璃软化点，形成移动热点，焦耳热高度不均匀。

当阳极替换为熔融NaNO₃时，Na⁺可从盐浴中进入玻璃，补充阳极区碱金属离子，维持玻璃组成与电阻的均匀性。离子导电在整个回路中得以延续，电子导电仅发生在Pt/NaNO₃界面，从而避免了局部电场集中与热不均匀性。该机制实现了焦耳热的均匀分布，显著提升了电辅助加工的可控性。

📸 图文赏析

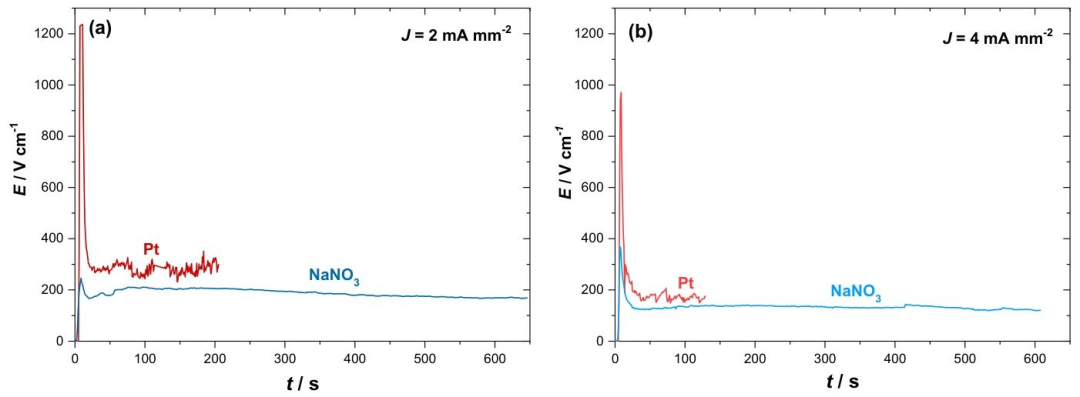

图 1在不同电流密度下，采用铂电极和熔融硝酸钠电极对钠钙硅玻璃试样施加的平均电场（沿标距长度）：(a) 2 mA・mm⁻²；(b) 4 mA・mm⁻²。

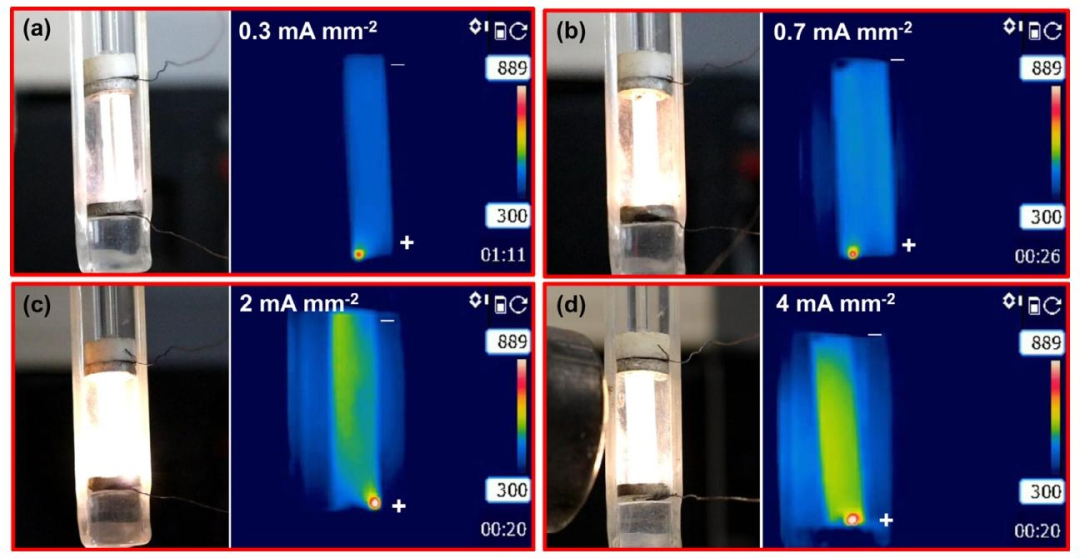

图 2 采用铂电极，在不同电流密度下进行闪光处理的钠钙硅玻璃的数码相机和热像仪视频截图：(a) 0.3 mA・mm⁻²；(b) 0.7 mA・mm⁻²；© 2 mA・mm⁻²；(d) 4 mA・mm⁻²。

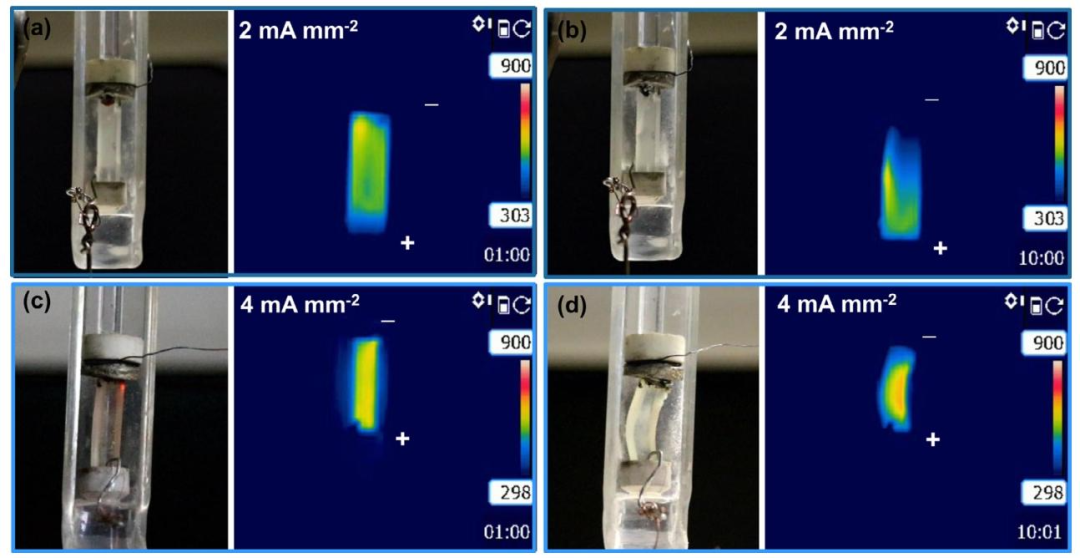

图 3阳极侧采用熔融硝酸钠电极，在不同电流密度下进行闪光处理的钠钙硅玻璃的数码相机和热像仪视频截图：(a、b) 2 mA・mm⁻²；(c、d) 4 mA・mm⁻²。其中 (a、c) 为实验开始 1 分钟后的试样照片，(b、d) 为实验开始 10 分钟后的试样照片。

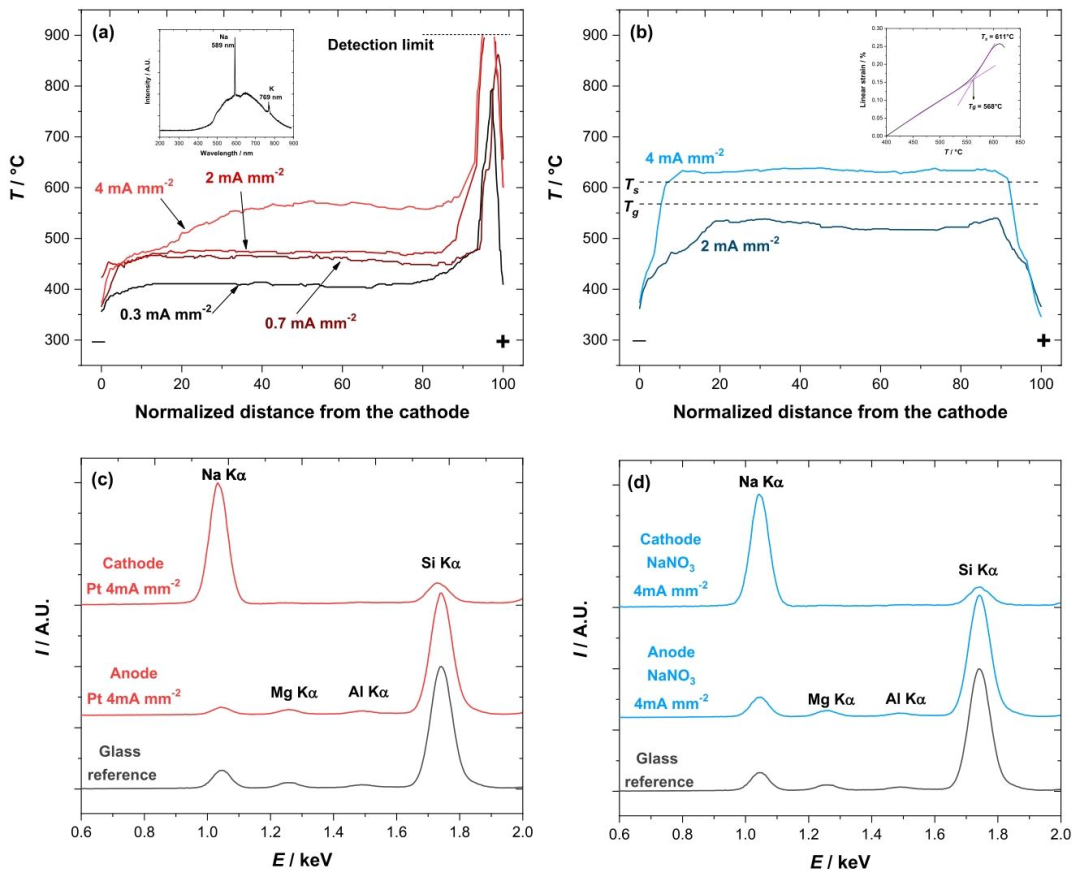

图 4采用 (a) 铂电极和 (b) 熔融硝酸钠电极时得到的温度分布曲线（数据提取自图 2a-d 和图 3a、c）。(a) 中的插图为采用铂电极（电流密度 2 mA・mm⁻²）时记录的试样光发射现象；(b) 中的插图为玻璃的热膨胀曲线，标注出了玻璃化转变温度（Tg）和软化点（Ts）。采用铂电极和熔融硝酸钠电极处理后，玻璃的能谱（EDS）分析图谱分别如 © 和 (d) 所示。

🚀 未来研究展望

• 开发适用于高温环境的固态离子源电极：熔融盐虽有效，但操作受限，未来可探索固态离子导体作为电极材料，实现更宽温区下的均匀焦耳加热。

• 扩展至其他碱金属玻璃体系：本研究聚焦钠钙硅玻璃，未来可推广至含K⁺、Li⁺等碱金属离子的玻璃体系，验证电极策略的普适性。

• 探索均匀焦耳热在玻璃成型与连接中的应用：利用均匀焦耳热实现玻璃的高效软化、弯曲、焊接等加工工艺，推动电辅助玻璃制造工业化。

• 结合多物理场仿真优化电极设计：通过电-热-离子迁移多场耦合建模，指导电极结构与材料选择，实现更高效的加工参数设计。

🔬文献信息

Biesuz, M., Cipriani, M., Sglavo, V. M., & Sorarù, G. D. (2020). Electrode-dependent Joule heating in soda lime silicate glass during flash processes. Scripta Materialia, 182, 94–98. https://doi.org/10.1016/j.scriptamat.2020.03.005

    亲爱的深圳中科精研焦耳超快加热设备用户，自2026 年 1 月 1 日后发表注明我司及设备相关信息的论文，可按期刊级别领取500 元至 20000 元奖励。详情见[发文有奖丨深圳中科精研2025年最新论文奖励计划来了！](https://mp.weixin.qq.com/s?__biz=Mzk3NTAxMzg0Nw==&mid=2247486374&idx=1&sn=d1a20eea7dbfe0f2fadc5d41928c4f2f&scene=21#wechat_redirect)

  焦耳高温加热技术（如闪蒸与快速焦耳热技术）是材料科学领域的一项革命性突破。其技术基石是焦耳定律，通过施加瞬时大电流，可在毫秒至秒级时间内将材料加热至3000℃的超高温。这种无与伦比的升温速率与精准控温能力，实现了对材料制备过程的极限调控，为新材料合成与性能研究开辟了新路径。相较于马弗炉、管式炉等传统方法，该技术在效率和可控性上实现了革命性跨越。

标签：#焦耳加热 #闪速焦耳热 #热冲击合成 #焦耳热效应 #焦耳热冲击 #闪速焦耳热、#焦耳热、#闪光烧结、#钠钙硅玻璃、#电极依赖性、#电场诱导软化

版权说明：本文内容基于公开发表的科研论文整理，仅供参考学习。原创内容，转载请注明出处。
