前情提要

在上一篇文章中，我们读取了本地JPG图片，并转换为YUV(NV12)数据，成功用静态图片替换了相机预览画面，为接下来的工作增添了信心

本篇目标

修改一加5T手机Framework层源码，用OBS软件把视频流推送到本地RTMP服务器，并通过手机拉流，用拉取的视频流替换相机APP预览画面，完成虚拟摄像头的雏形

在后面的文章中会不断深入修改，实现虚拟摄像头，并完成DY、ZFB等软件的刷脸验证

一、配置OBS及RTMP推流服务器

1. 配置RTMP推流服务器

在电脑上下载 SRS 软件安装包

SRS安装包 - 夸克网盘https://pan.quark.cn/s/6df019351035

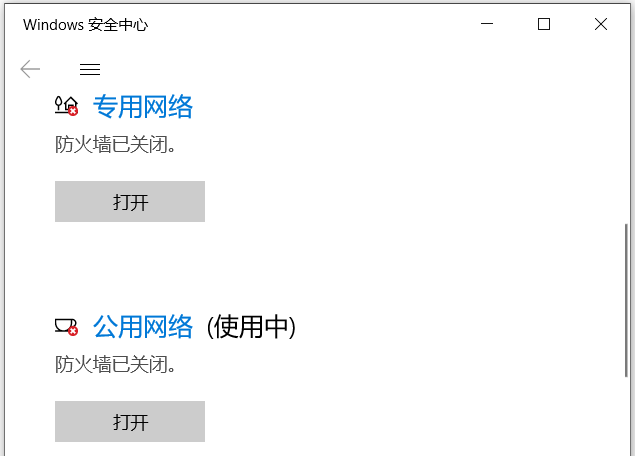

在Windows安全中心关闭电脑防火墙

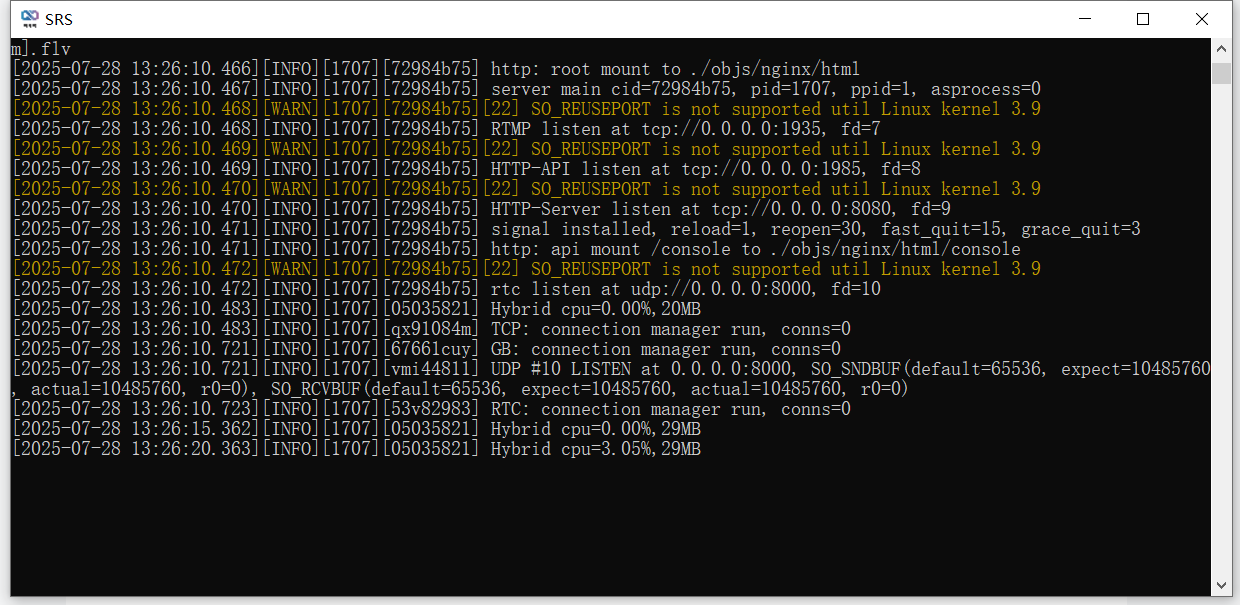

双击SRS安装包完成安装后，打开开始菜单中的 SRS 软件，看到如下提示即说明 RTMP推流服务器 启动成功

也可以在电脑上使用Nginx作为RTMP服务器，但SRS安装简单，无需配置，相对更方便

2. 配置OBS推流软件

在电脑上下载 OBS Studio 安装包和 测试视频

OBS Studio安装包 + 测试视频 - 夸克网盘https://pan.quark.cn/s/a7ab735e8953双击OBS安装包完成安装后，打开开始菜单中的 OBS Studio 软件，进入设置界面

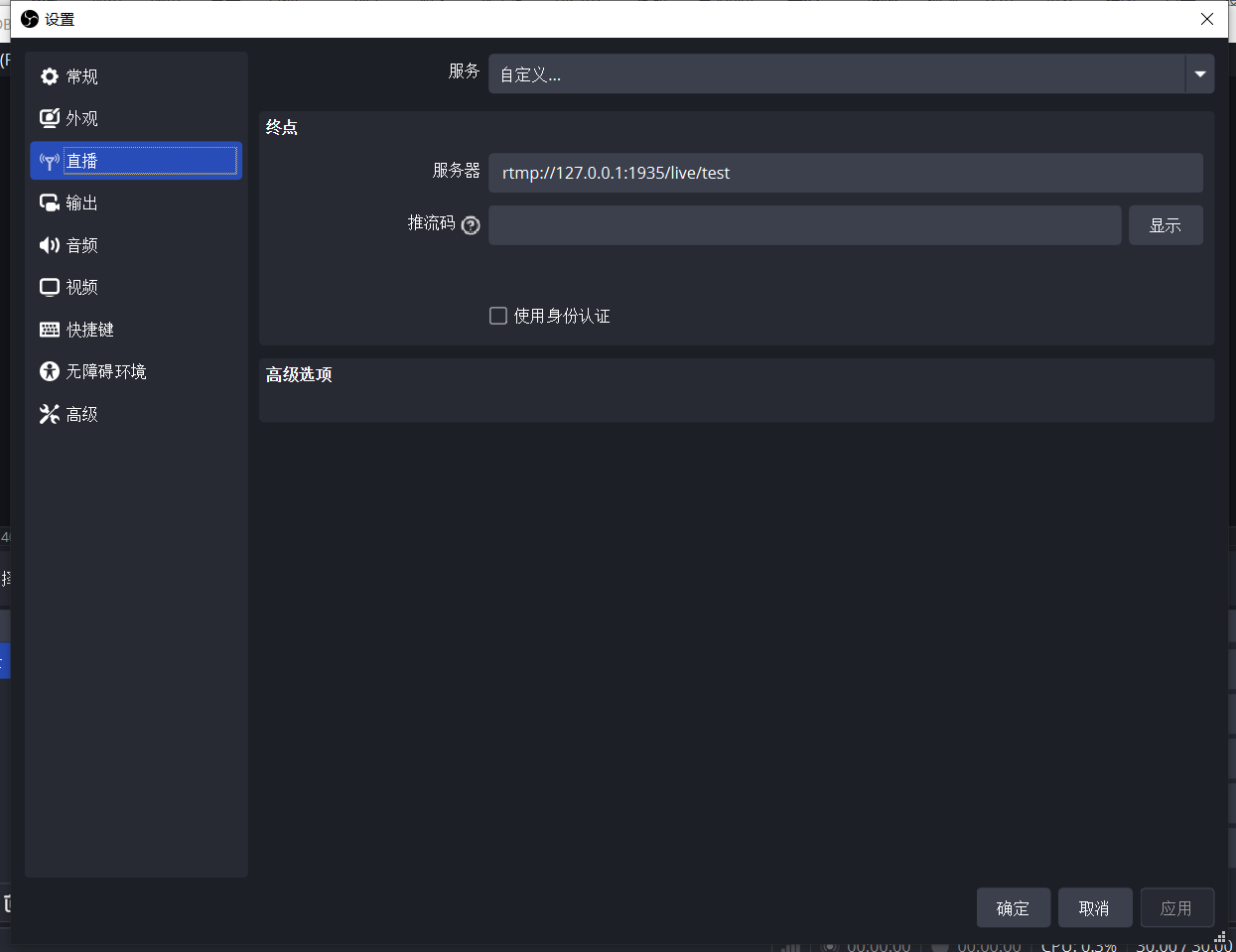

在 直播设置 中填写 RTMP服务器 地址

rtmp://127.0.0.1:1935/live/test

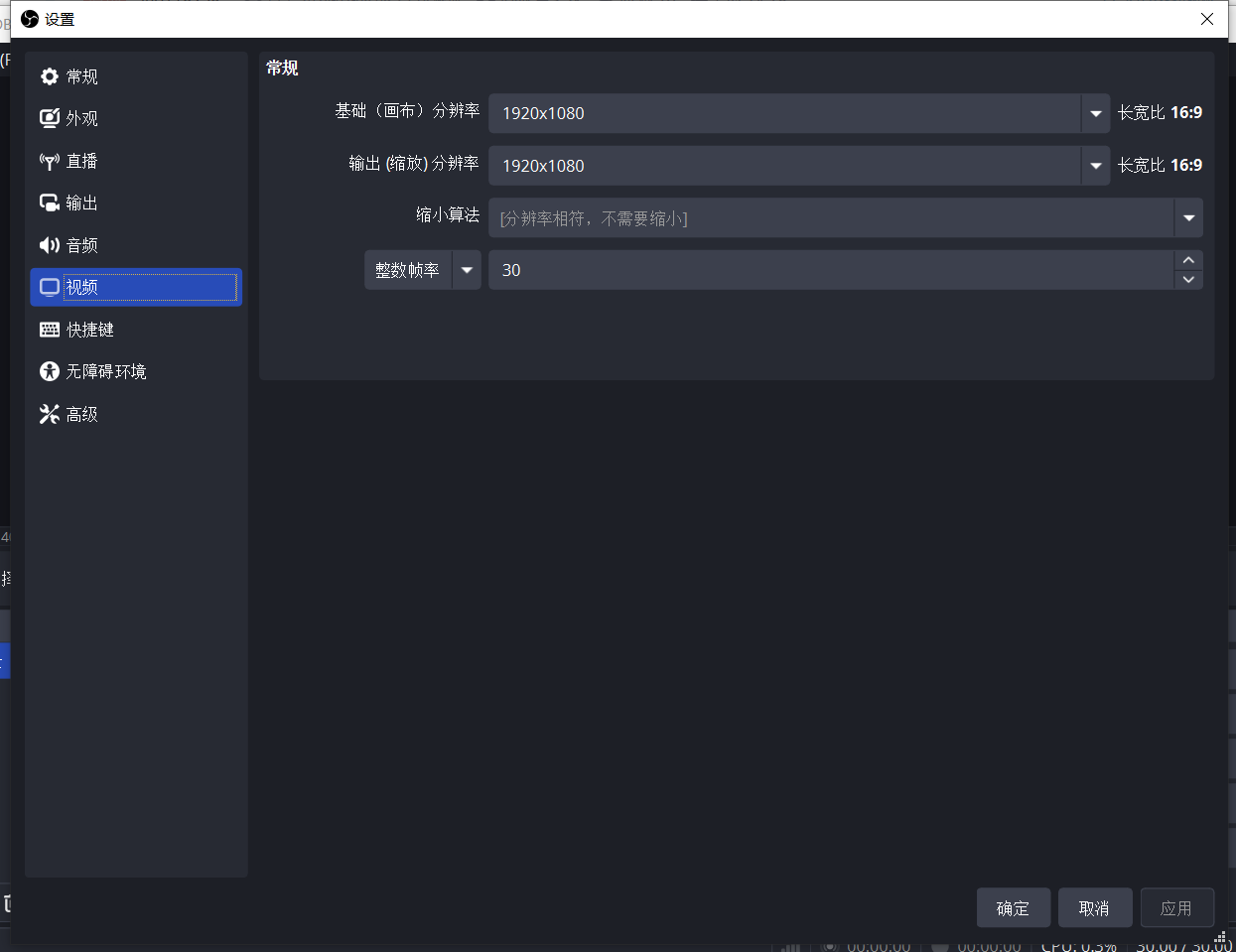

在 视频设置 中填写 1920x1080分辨率 30帧

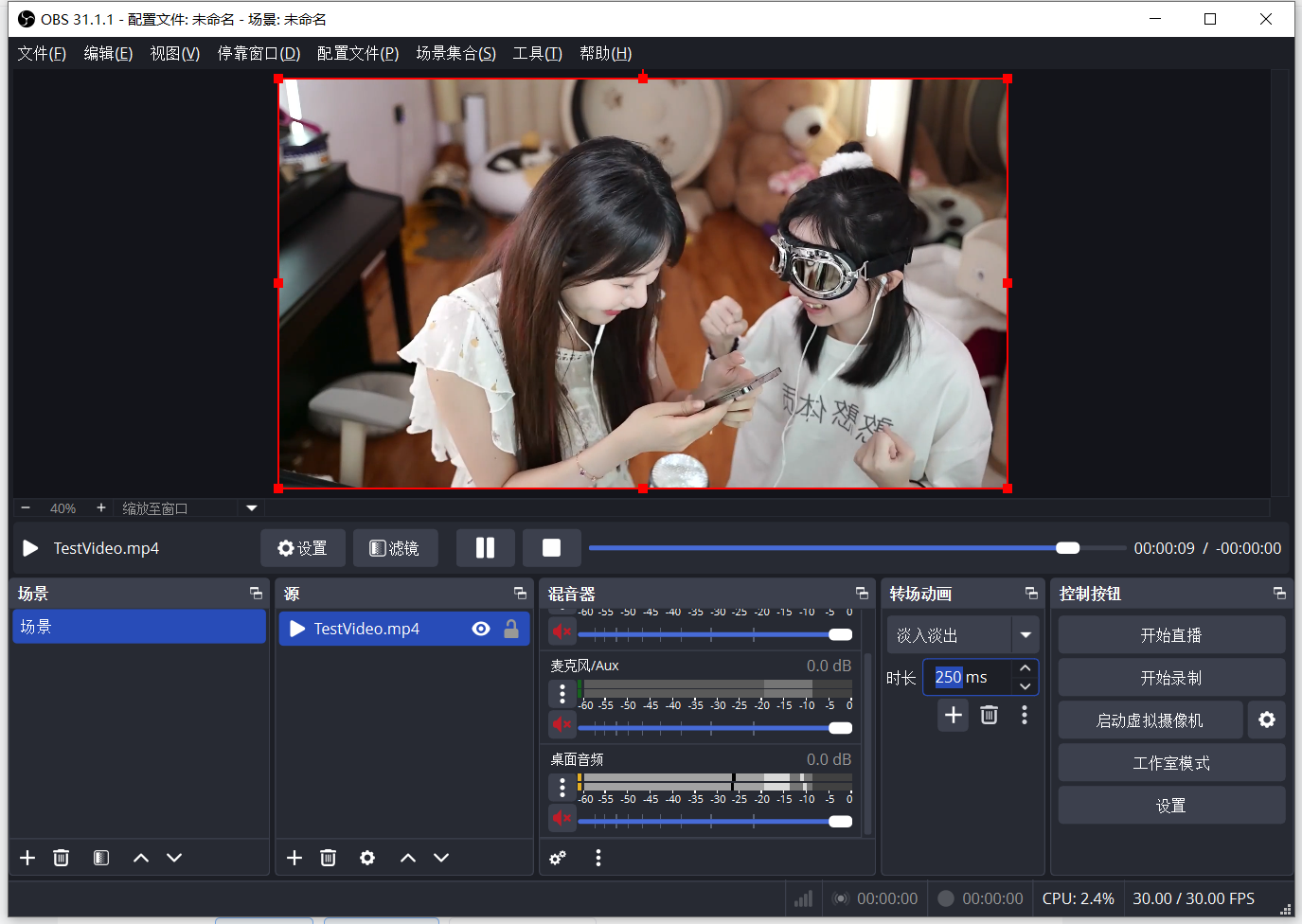

在主界面拖入我们准备好的 测试视频，在 混音器列表 中关闭所有音频输入

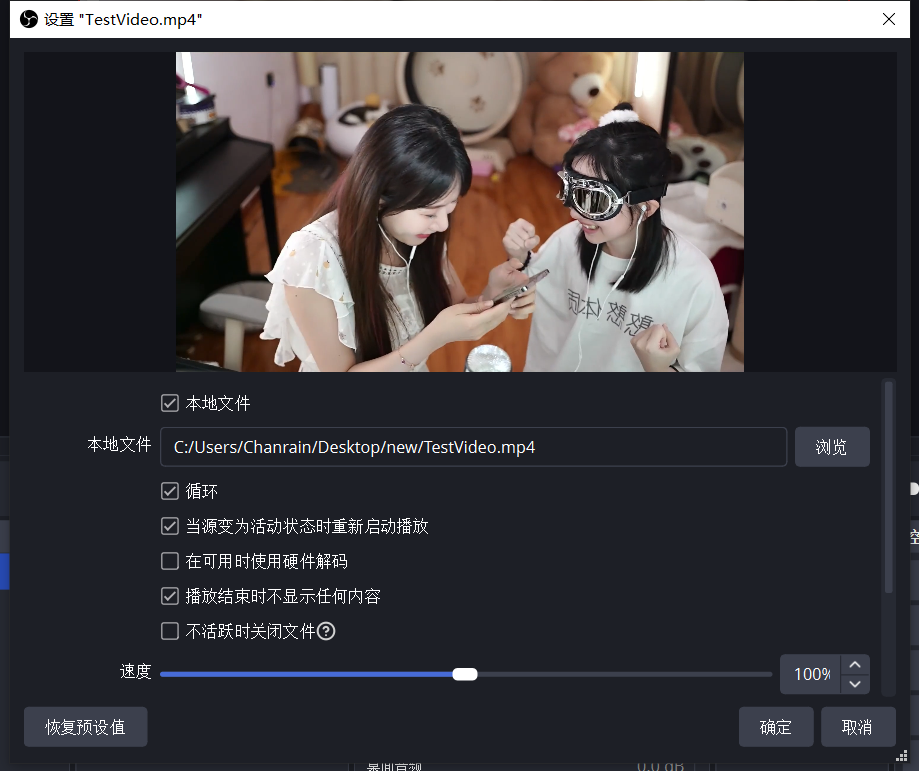

在 源列表 中双击视频文件，勾选 循环播放

点击主界面的 开始直播 按钮，完成OBS推流配置

也可以在电脑上使用FFMPEG实现推流，作者因为还有其他需要用到OBS的测试工作，所以直接使用OBS客户端

3. 通过FFPlay测试RTMP视频流

在电脑上下载 ffplay.exe 程序，添加到环境变量

ffplay.exe等3个文件 - 夸克网盘https://pan.quark.cn/s/098b641ca97d执行下面的命令

ffplay -i rtmp://127.0.0.1:1935/live/test

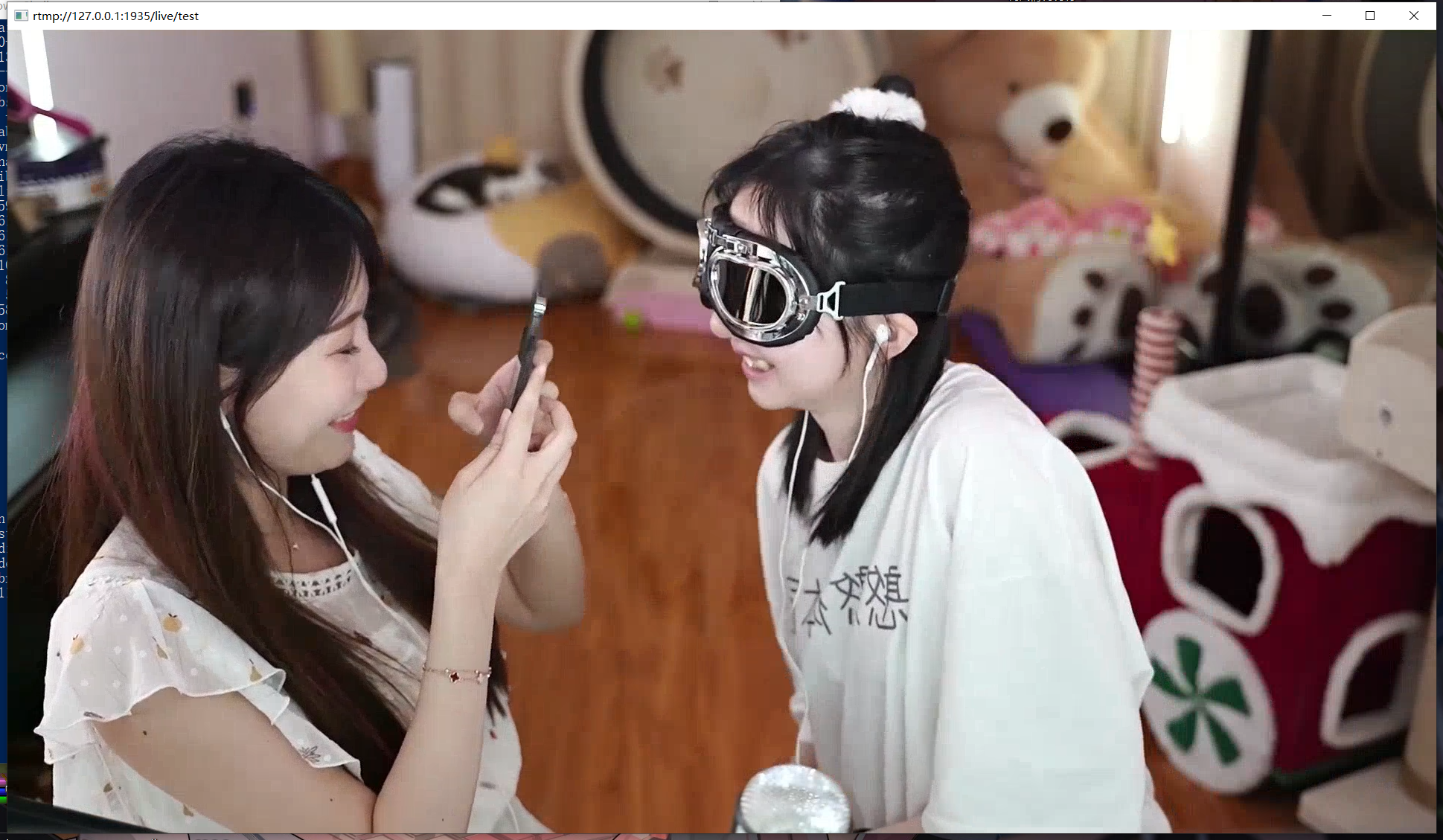

看到视频预览画面即说明RTMP推流配置成功

二、修改相机服务代码，读取视频流YUV数据

1. 程序逻辑设计

本篇和上一篇不同，不再是显示静态图片，而是需要显示不断变化的视频画面

结合上一篇中我们 读取JPG图片，解码为YUV格式数据，并在预览画面中显示 的经验，我们把程序分为 相机服务程序（CameraServer进程，读取YUV数据） 和 数据提供程序（VCAM进程，生成YUV数据） 两部分：

VCAM进程在手机上通过FFMPEG拉取视频流，并不断把最新一帧保存为YUV格式数据

CameraServer进程在每次相机APP预览最新一帧摄像头画面时，把画面替换为最新的YUV数据

2. 修改CameraServer进程代码

移除上一篇 Camera3Device.cpp 中的 JPG文件读取 相关代码

// Camera3Device.cpp
...
// 移除<turbojpeg.h>头文件

class ImageReplacer {
private:
    ...
    // 移除jpegData变量

public:
    ...
    // 移除loadJPG()函数
};
...

status_t Camera3Device::initialize(...) {
    // 移除gImageReplacer.loadJPG()调用点
    ...
}
...

修改 replaceYUVBuffer 函数，从VCAM进程生成的YUV文件中读取 YUVPlane 数据

// Camera3Device.cpp
void replaceYUVBuffer(const android_ycbcr &ycbcr, uint32_t srcWidth, uint32_t srcHeight) {
    // 读取YUV数据
    std::ifstream file("/sdcard/1.yuv", std::ios::binary);

    // 分别计算Y分量和UV分量的尺寸
    int ySize = srcWidth * srcHeight;
    int uvSize = (srcWidth / 2) * (srcHeight / 2);

    // 初始化YUV分量
    yPlane = std::vector<uint8_t>(ySize);
    uPlane = std::vector<uint8_t>(uvSize);
    vPlane = std::vector<uint8_t>(uvSize);

    // 分别读取YUV分量
    file.read(reinterpret_cast<char*>(yPlane.data()), ySize);
    file.read(reinterpret_cast<char*>(uPlane.data()), uvSize);
    file.read(reinterpret_cast<char*>(vPlane.data()), uvSize);
    file.close();

    // 1. 处理Y平面（每次复制一行，考虑stride）
    ...
}

3. 编译测试

执行 mmm 命令编译后，通过ADB替换 libcameraservice.so 动态库到手机

cd ~/android/lineage
source build/envsetup.sh
breakfast dumpling
mmm frameworks/av/services/camera/libcameraservice/

删除上一篇中我们通过JPG图片转换后生成的 /sdcard/1.yuv 文件（如果这里不删除，接下来预览时会看到上一篇中测试的图片）

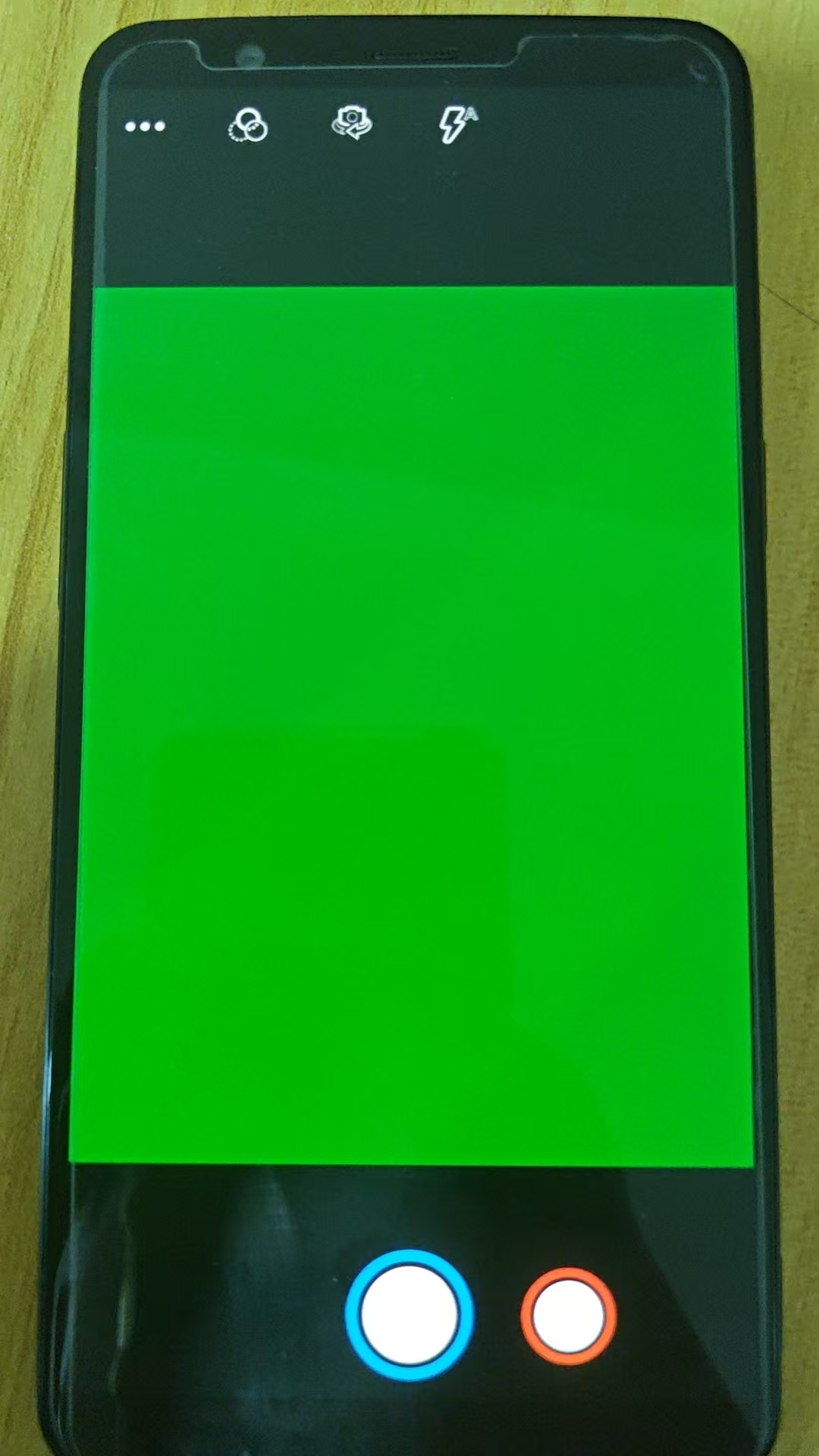

打开相机APP，看到预览画面变为绿色，即说明当前步骤测试通过

由于我们提供的测试视频分辨率是 1920x1080，在这里我们需要先把 相机设置 里的 画面尺寸 改为 16:9 再进行下一步（如果这里不修改，也不影响下一步预览，但画面会出现裁剪）

三、编写VCAM程序，为相机服务提供YUV数据

1. 编写VCam.cpp程序代码

编写程序，调用FFMPEG读取视频流，把最新一帧的画面保存到 /sdcard/1.yuv 文件

#include <iostream>
#include <vector>
#include <string>
#include <unistd.h>
#include <sys/wait.h>
#include <cstdio>
#include <fstream>
#include <chrono>
#include <queue>


int main(int argc, char* argv[]) {
    if (argc != 6) {
        std::cout << "启动命令: ./vcam /data/local/tmp/ffmpeg rtmp://192.168.5.170:1935/live/test 1920 1080 30" << std::endl;
        return 1;
    }

    const char* tmpPath = "/sdcard/0.yuv";
    const char* yuvPath = "/sdcard/1.yuv";

    char* ffmpegPath = argv[1];
    char* rtmpURL = argv[2];
    int width = atoi(argv[3]);
    int height = atoi(argv[4]);
    int fps = atoi(argv[5]);

    // 构造ffmpeg命令参数，把视频流输出到stdout
    std::vector<std::string> cmdArgs = {
        ffmpegPath,
        "-i", rtmpURL,
        // 如果不希望显示FFMPEG输出，可以设置loglevel参数
        // "-loglevel", "quiet",
        "-f", "rawvideo",
        "-pix_fmt", "yuv420p",
        "-vcodec", "rawvideo",
        // 如果OBS画面是竖屏，需要添加transpose参数
        // "-vf", "transpose=2",
        "-"
    };

    // 按execvp要求，转换为char*数组
    std::vector<char*> cmdArgv;
    for (auto& arg : cmdArgs) {
        cmdArgv.push_back(const_cast<char*>(arg.c_str()));
    }
    cmdArgv.push_back(nullptr);

    while (true) {
        // 创建管道，pipeFd[0]读端，pipeFd[1]写端
        int pipeFd[2];
        if (pipe(pipeFd) == -1) {
            perror("pipe失败");
        }

        // 创建子进程，运行ffmpeg
        pid_t pid = fork();

        if (pid == -1) {
            perror("fork失败");

        } else if (pid == 0) {
            // 子进程：执行ffmpeg

            // 关闭读端
            close(pipeFd[0]);

            // 将子进程的stdout重定向到管道的写端
            if (dup2(pipeFd[1], STDOUT_FILENO) == -1) {
                perror("dup2失败");
            }

            // 关闭原始写端
            close(pipeFd[1]);

            // 执行ffmpeg
            execvp(argv[1], cmdArgv.data());

            // 如果execvp失败，才会执行到这里
            perror("execvp失败");

        } else {
            // 父进程：读取管道数据

            // 关闭写端
            close(pipeFd[1]);

            // 将管道的读端转换为FILE*，方便读取
            FILE* pipeOut = fdopen(pipeFd[0], "rb");
            if (!pipeOut) {
                perror("fdopen失败");
            }

            auto t0 = std::chrono::time_point_cast<std::chrono::microseconds>(
                std::chrono::system_clock::now()
            ).time_since_epoch().count();

            std::vector<char> buffer(int(width * height * 1.5));

            // 每一帧画面持续时间，单位：微秒
            double duration = 1000 / fps * 1000;

            // 循环读取YUV数据
            while (true) {
                size_t bufferSize = fread(buffer.data(), 1, buffer.size(), pipeOut);

                // 各种意外情况造成未读取到数据时，跳出循环，重启子进程
                if (bufferSize == 0) {
                    break;
                }

                std::ofstream outFile(tmpPath, std::ios::binary);

                if (outFile) {
                    outFile.write(buffer.data(), bufferSize);
                    outFile.close();
                }

                // 通过对临时文件重命名，减少耗时，避免文件在写入的同时被相机服务进程读取
                rename(tmpPath, yuvPath);

                auto t1 = std::chrono::time_point_cast<std::chrono::microseconds>(
                    std::chrono::system_clock::now()
                ).time_since_epoch().count();

                // 等待一帧的间隔时间
                while(t1 - t0 < duration) {
                    usleep(1);
                    t1 = std::chrono::time_point_cast<std::chrono::microseconds>(
                        std::chrono::system_clock::now()
                    ).time_since_epoch().count();
                }
                t0 = t1;
            }

            // 关闭管道读端
            fclose(pipeOut);
            close(pipeFd[0]);

            // 结束子进程
            kill(pid, SIGKILL);

            // 等待子进程退出
            int status;
            waitpid(pid, &status, 0);
            std::cout << "子进程退出状态: " << WEXITSTATUS(status) << std::endl;

            // 等待1秒，重启子进程
            sleep(1);
            std::cout << "重启子进程" << std::endl;
        }

    }

    return 0;
}

特别说明1：由于文件写入耗时远大于重命名耗时，我们在代码里通过对临时文件重命名，减少耗时，避免文件在写入的同时被相机服务进程读取

特别说明2：当发生如网络丢包等各种意外情况，造成未读取到数据、程序阻塞时，我们在代码里通过跳出内层循环的方式，重启FFMPEG进程

2. 添加编译配置

我们在相机服务模块的 Android.bp 文件里添加编译配置，让编译工具在编译相机服务模块时，联通我们编写的 VCam.cpp 代码一起编译

在 Camera3Device.cpp 的上一层目录中找到 Android.bp 文件

~/android/lineage/frameworks/av/services/camera/libcameraservice/Amdroid.bp

在文件末尾添加编译配置

// Android.bp
...
cc_binary {
    name: "vcam",
    srcs: ["device3/VCam.cpp"],
    shared_libs: [],
    include_dirs: [],
    cflags: [
        "-Wall",
        "-Wextra",
        "-Werror",
        "-Wno-ignored-qualifiers",
    ],
}

把 VCam.cpp 代码文件拷贝到 Camera3Device.cpp 的同级目录

~/android/lineage/frameworks/av/services/camera/libcameraservice/device3/VCam.cpp

3. 编译生成可执行文件

执行模块编译命令，完成编译后，在下面的目录中找到并拷贝可执行文件

~/android/lineage/out/target/product/dumpling/system/bin/vcam

如果不想放在相机模块中，也可以直接执行命令交叉编译独立文件

四、测试虚拟摄像头

1. 拷贝可执行文件到手机

通过ADB命令拷贝上一步编译的vcam文件到手机

adb push .\vcam /data/local/tmp

下载FFMPEG可执行文件，通过ADB命令拷贝到手机

FFMPEG for Android - 夸克网盘https://pan.quark.cn/s/2e335761d724

adb push .\ffmpeg /data/local/tmp

进入ADB终端，设置可执行权限

cd /data/local/tmp
chmod 755 ffmpeg
chmod 755 vcam

2. 启动虚拟摄像头程序

确保手机和电脑在同一个局域网内，在ADB终端中执行如下命令启动虚拟摄像头程序

# RTMP服务器的IP地址替换为自己SRS电脑的IP地址
./vcam /data/local/tmp/ffmpeg rtmp://192.168.5.170:1935/live/test 1920 1080 30

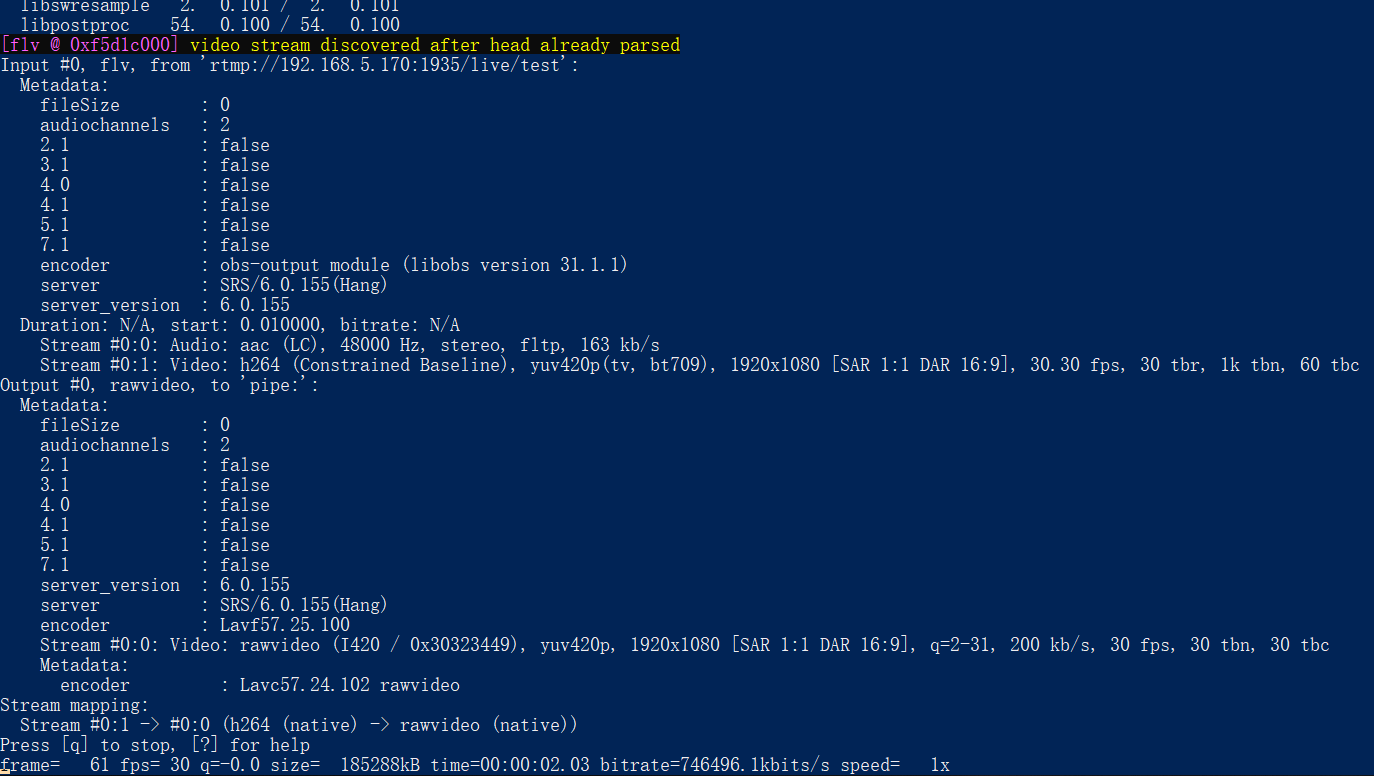

看到如下输出，即说明启动成功

3. 测试虚拟摄像头

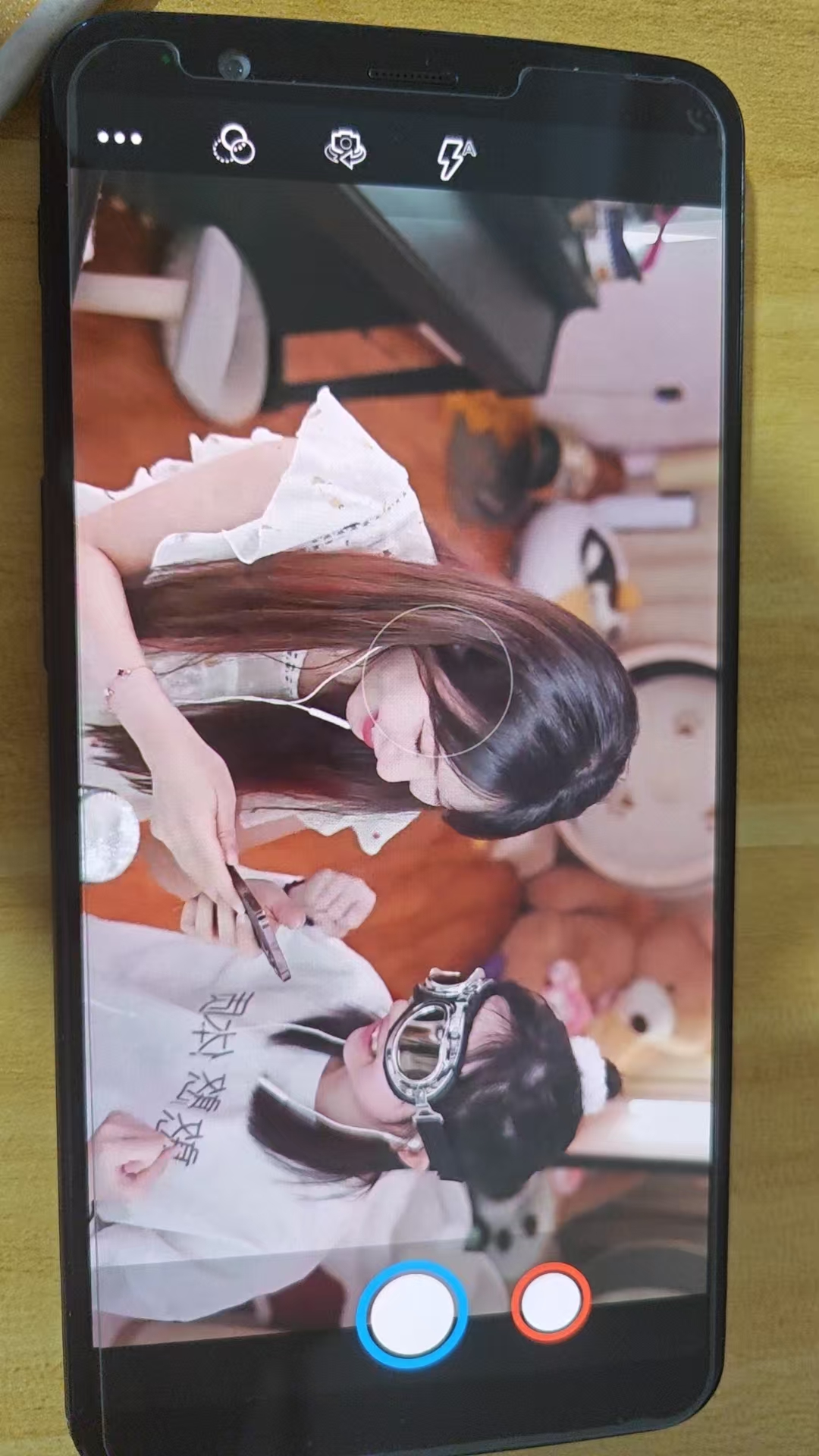

保持刚才的ADB终端不要关闭，打开相机，看到画面已替换为OBS推送的视频流

完整代码下载

VCam.cpp等3个文件 (用视频替换相机预览画面) - 夸克网盘https://pan.quark.cn/s/ca157cde1e58

总结

作者因为很害怕，所以这里并没有对文章进行总结，但贴了一张Hanser的壁纸XD
