【android bluetooth 协议分析 11】【AVDTP详解 4】【A2dp Sink 状态机通俗讲解】

Source

A2dp Sink 状态机通俗讲解

在 Android 蓝牙协议栈中，A2DP Sink（接收端）负责接收音频流并播放，比如车载娱乐系统、蓝牙音箱等。其核心逻辑由 状态机（State Machine） 管理，保证从设备发现、连接建立到音频播放的每一步都能正确处理异常和事件。

在 AOSP 中，这个状态机的实现函数是 bta_av_better_stream_state_machine，它以 每个音频流控制块（SCB, tBTA_AV_SCB） 为单位，根据当前状态和事件决定下一步动作和状态切换。

一、A2DP Sink 的主要状态

根据源码，状态机有如下关键状态：

状态	描述
`BTA_AV_INIT_SST`	初始状态，等待远端设备发起连接或本地发起连接请求。
`BTA_AV_INCOMING_SST`	接收到远端连接请求，正在处理连接协商（配置、认证等）。
`BTA_AV_OPENING_SST`	本地主动发起连接，正在进行 SDP 查询和信道配置。
`BTA_AV_OPEN_SST`	连接已经建立，媒体信道准备就绪，等待或进行音频播放。
`BTA_AV_RCFG_SST`	流重配置中（例如音质或编码参数调整）。
`BTA_AV_CLOSING_SST`	连接正在关闭，释放资源。

每个状态对应 A2DP Sink 的协议阶段，比如 SDP 查询、信道建立、音频流开始等。

二、事件驱动状态切换

状态机是 事件驱动 的，每个状态会对不同事件做出不同反应。以下举几个典型例子：

1. 初始状态（`BTA_AV_INIT_SST`）

事件：BTA_AV_API_OPEN_EVT
本地发起连接 → 切换到 BTA_AV_OPENING_SST → 执行 bta_av_do_disc_a2dp() 进行 SDP 查询。
事件：BTA_AV_STR_CONFIG_IND_EVT
远端发起连接 → 切换到 BTA_AV_INCOMING_SST → 执行 bta_av_config_ind() 响应配置。
事件：BTA_AV_API_OFFLOAD_START_EVT
开启音频硬件加速 → 执行 bta_av_offload_req()。

2. 远端连接请求处理中（`BTA_AV_INCOMING_SST`）

事件：BTA_AV_STR_OPEN_OK_EVT
信道建立完成 → 切换到 BTA_AV_OPEN_SST → 执行 bta_av_str_opened()，音频准备就绪。
事件：BTA_AV_API_CLOSE_EVT 或 BTA_AV_AVDT_DISCONNECT_EVT
本地或远端请求关闭 → 切换到 BTA_AV_CLOSING_SST → 执行关闭和资源清理。

3. 主动连接处理中（`BTA_AV_OPENING_SST`）

事件：BTA_AV_SDP_DISC_OK_EVT
SDP 查询成功 → 执行 bta_av_connect_req() 建立信道。
事件：BTA_AV_STR_OPEN_FAIL_EVT
信道打开失败 → 切换到 BTA_AV_CLOSING_SST → 执行 bta_av_open_failed()。

4. 连接已打开（`BTA_AV_OPEN_SST`）

事件：BTA_AV_AP_START_EVT
开始播放音频 → 执行 bta_av_do_start()。
事件：BTA_AV_SRC_DATA_READY_EVT
有音频数据 → 执行 bta_av_data_path()，把音频传给解码器/播放设备。
事件：BTA_AV_API_RECONFIG_EVT
流重配置 → 切换到 BTA_AV_RCFG_SST → 执行 bta_av_reconfig()。
事件：BTA_AV_API_CLOSE_EVT 或 BTA_AV_AVDT_DISCONNECT_EVT
停止播放或断开连接 → 切换到 BTA_AV_CLOSING_SST → 执行 bta_av_do_close() 或 bta_av_str_closed()。

三、状态机运行原理

保存当前状态
previous_state = p_scb->state，方便打印日志和判断是否发生状态切换。
根据状态和事件选择处理函数
event_handler1 和 event_handler2 指向对应处理函数，可以同时执行两个动作（例如先关闭信道，再释放资源）。
状态切换
如果事件需要改变状态，则 p_scb->state = 新状态。
执行事件处理函数
最后调用 event_handler1(p_scb, p_data) 和 event_handler2(p_scb, p_data) 执行具体动作。
日志打印
使用 LOG_INFO 或 LOG_DEBUG 打印状态和事件，便于调试。

四、状态切换顺序示意

场景 1：主动连接手机（本地发起）

[INIT] --API_OPEN--> [OPENING]
      --SDP_DISC_OK--> CONNECT_REQ --> [OPEN]
      --STR_OPEN_FAIL--> [CLOSING] --STR_CLOSE--> [INIT]

流程说明：

本地发起连接 → 状态切换到 OPENING。
SDP 查询成功 → 发起 AVDTP 信道连接。
信道打开成功 → 状态切换到 OPEN，准备接收音频。
信道打开失败 → 状态切换到 CLOSING → 清理资源 → 回到 INIT。

场景 2：被动连接手机（远端发起）

[INIT] --STR_CONFIG_IND--> [INCOMING]
      --STR_OPEN_OK--> [OPEN]
      --API_CLOSE/AVDT_DISCONNECT--> [CLOSING] --STR_CLOSE--> [INIT]

流程说明：

手机发起连接 → 车机接收到配置请求 → 状态切换到 INCOMING。
信道打开成功 → 状态切换到 OPEN，音频流可用。
远端或本地发起断开 → 状态切换到 CLOSING → 清理资源 → 回到 INIT。

场景 3：音频播放控制

[OPEN] --AP_START--> start audio
      --SRC_DATA_READY--> data path active
      --AP_STOP--> stop audio
      --API_RECONFIG--> [RCFG] --STR_RECONFIG_CFM--> [OPEN]
      --API_CLOSE/AVDT_DISCONNECT--> [CLOSING] --STR_CLOSE--> [INIT]

流程说明：

音频开始播放 → 调用 bta_av_do_start()。
有音频数据 → 走数据通路发送到解码器。
停止播放 → 调用 bta_av_str_stopped()。
流重配置 → 状态切换到 RCFG → 配置完成回到 OPEN。
关闭或断开 → 状态切换到 CLOSING → 清理 → 回到 INIT。

场景 4：关闭或断开连接

[OPEN]/[INCOMING]/[OPENING] --API_CLOSE/AVDT_DISCONNECT--> [CLOSING]
[CLOSING] --STR_CLOSE--> [INIT]

流程说明：

不论当前处于 OPEN、INCOMING 还是 OPENING，一旦收到关闭或断开事件 → 切换到 CLOSING。
执行关闭操作和资源清理 → 信道关闭完成 → 回到 INIT。

💡 说明：

每个场景只关注本流程相关状态和事件，不与其他流程混合。
通过这种分场景方法，可以快速理解 A2DP Sink 在主动/被动连接、播放控制、断开等不同情况下的状态切换。

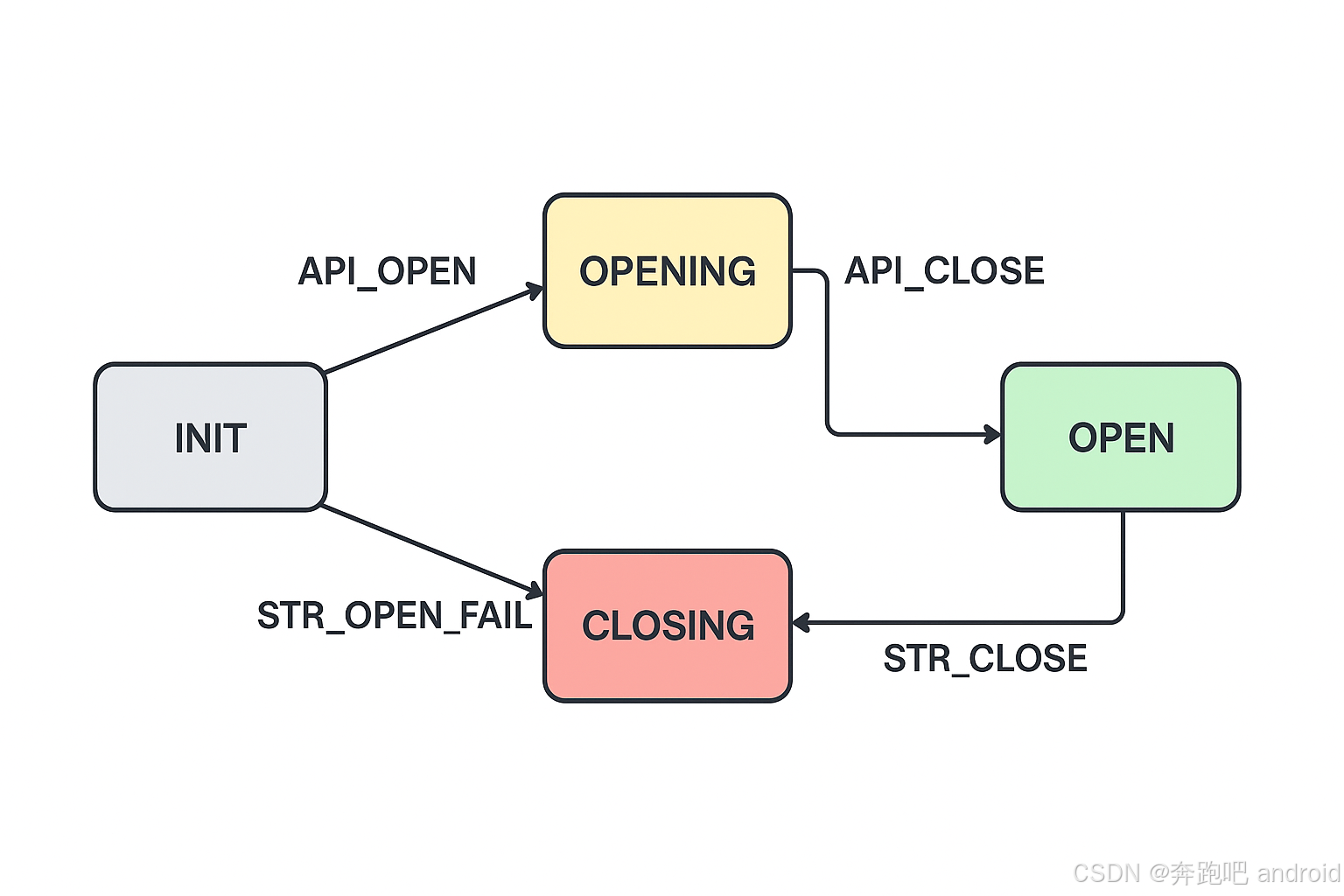

在这里插入图片描述

五、生活化类比

可以把 A2DP Sink 状态机理解为接收音频的“管道工”：

INIT：管道工休息中，等水（音频）来。
INCOMING / OPENING：管道工开始准备管道（信道），检查接口（SDP/配置）。
OPEN：管道已连通，音频流可以顺畅流动。
RCFG：调整管道参数（音质/编码）。
CLOSING：管道收回，清理杂物（释放资源）。

每个事件都是外界或内部触发的“指令”，状态机保证管道工不会做错事，比如在关闭时不会播放音频，也不会在未建立信道时发送数据。

六、bta_av_better_stream_state_machine 分析

system/bta/av/bta_av_ssm.cc

// 说明：注释解释了每个状态的语义、该状态下事件的处理逻辑、对应的 AVDTP 信令阶段、以及常见的 race/时序注意点。
// 很多事件处理函数（如 bta_av_do_disc_a2dp/bta_av_config_ind 等）封装了更详细的协议操作。

static void bta_av_better_stream_state_machine(tBTA_AV_SCB* p_scb,
                                               uint16_t event,
                                               tBTA_AV_DATA* p_data) {


  // 记录上一次状态以便日志输出和调试
  uint8_t previous_state = p_scb->state;

  // 两个回调指针：有些事件需要一个主处理动作和一个辅助动作（例如 start timer / cleanup 等）
  tBTA_AV_ACT event_handler1 = nullptr;
  tBTA_AV_ACT event_handler2 = nullptr;

  // 根据当前状态分发事件逻辑（典型有限状态机结构）
  switch (p_scb->state) {


    /**************************************************************************
     * BTA_AV_INIT_SST
     * ----------------
     * 含义：初始/空闲状态。尚未建立 AVDTP signaling 或 media channel。
     * 对应协议：等待连接（等待对端发起 AVDTP 或本地通过 API 发起 SDP/连接）。
     * 典型进入条件：模块刚启动或上一次连接彻底释放后回到此状态。
     **************************************************************************/
    case BTA_AV_INIT_SST:
      switch (event) {


        case BTA_AV_API_OPEN_EVT:
          // 上层请求打开与 remote 的 A2DP 会话（主动发起连接）
          // 设置状态为 OPENING（主动连接流程开始），并在 event_handler1 中触发 SDP/发现流程
          p_scb->state = BTA_AV_OPENING_SST;
          // bta_av_do_disc_a2dp 会去做 SDP 查询（找 A2DP 服务），随后触发 AVDTP 建链
          event_handler1 = &bta_av_do_disc_a2dp;
          break;

        case BTA_AV_API_CLOSE_EVT:
          // 收到 close 请求，但处于 INIT（未连接）时只是做清理/回调
          event_handler1 = &bta_av_cleanup;
          break;

        case BTA_AV_SDP_DISC_OK_EVT:
        case BTA_AV_SDP_DISC_FAIL_EVT:
          // SDP 完成事件（成功或失败），处于 INIT 时直接释放临时 sdp 数据
          event_handler1 = &bta_av_free_sdb; // 清理 sdp 数据结构
          break;

        case BTA_AV_STR_CONFIG_IND_EVT:
          // 收到对端的 SetConfiguration（远端要配置媒体通道）
          // 这表示远端主动发起链路，切换到 INCOMING 状态并处理配置请求
          p_scb->state = BTA_AV_INCOMING_SST;
          event_handler1 = &bta_av_config_ind; // 处理 AVDTP set config
          break;

        case BTA_AV_ACP_CONNECT_EVT:
          // 被动 accept 到一个连接（L2CAP/AVDTP 已建立但尚未配置）
          // 直接转到 INCOMING 状态，等待后续配置/open 消息
          p_scb->state = BTA_AV_INCOMING_SST;
          break;

        case BTA_AV_API_OFFLOAD_START_EVT:
          // 请求开始 offload（硬件解码/传输 offload）
          event_handler1 = &bta_av_offload_req;
          break;
        case BTA_AV_API_OFFLOAD_START_RSP_EVT:
          // offload 请求的响应
          event_handler1 = &bta_av_offload_rsp;
          break;
      }
      break;

    /**************************************************************************
     * BTA_AV_INCOMING_SST
     * --------------------
     * 含义：这是 "被动接入" 的处理中间态：对端（source）已建立 signaling 或发送了配置请求。
     * 对应协议：AVDTP 的 SetConfiguration/Discover/GetCapabilities/Open 等被动接收路径。
     * 典型进入条件：收到 STR_CONFIG_IND、ACP_CONNECT、对端发起 Discover/GetCap/Open。
     **************************************************************************/
    case BTA_AV_INCOMING_SST:
      switch (event) {


        case BTA_AV_API_OPEN_EVT:
          // 上层调用 open（在 already incoming 模式下），处理为 open at incoming
          // 通常会触发 accept/open 的继续流程（例如发送 GetCapabilities 或等待 Open）
          event_handler1 = &bta_av_open_at_inc;
          break;

        case BTA_AV_API_CLOSE_EVT:
          // 上层要求关闭：切换到 CLOSING 状态并先调用 cco_close（关闭 connection control）
          // 再调用 disconnect_req（发起断开请求）。这里使用两个 handler 保证顺序。
          p_scb->state = BTA_AV_CLOSING_SST;
          event_handler1 = &bta_av_cco_close;   // 触发 AVDTP 关闭或本地 cleanup
          event_handler2 = &bta_av_disconnect_req; // 请求断开 L2CAP/ACL
          break;

        case BTA_AV_API_PROTECT_REQ_EVT:
          // 上层要求安全（保护）操作，例如 ACL 加密/授权等
          event_handler1 = &bta_av_security_req;
          break;

        case BTA_AV_API_PROTECT_RSP_EVT:
          // 上层对于 security 的应答
          event_handler1 = &bta_av_security_rsp;
          break;

        case BTA_AV_CI_SETCONFIG_OK_EVT:
          // 内部模块（CI）告知 setconfig 本地验证成功
          // 先处理 setconfig rsp，再启动 RC（remote control）相关超时定时器
          event_handler1 = &bta_av_setconfig_rsp;
          event_handler2 = &bta_av_st_rc_timer;
          break;

        case BTA_AV_CI_SETCONFIG_FAIL_EVT:
          // setconfig 失败：退回 INIT 并做 reject + cleanup
          p_scb->state = BTA_AV_INIT_SST;
          event_handler1 = &bta_av_setconfig_rej;
          event_handler2 = &bta_av_cleanup;
          break;

        case BTA_AV_SDP_DISC_OK_EVT:
        case BTA_AV_SDP_DISC_FAIL_EVT:
          // 发现服务后释放 sdp buffer（和 INIT 状态类似）
          event_handler1 = &bta_av_free_sdb;
          break;

        case BTA_AV_STR_DISC_OK_EVT:
          // 收到 AVDTP discover 的结果（处于被动方时用于记录/响应）
          event_handler1 = &bta_av_disc_res_as_acp;
          break;

        case BTA_AV_STR_GETCAP_OK_EVT:
          // GetCapabilities 成功，保存 codec 能力
          event_handler1 = &bta_av_save_caps;
          break;

        case BTA_AV_STR_OPEN_OK_EVT:
          // 对端发送 AVDTP Open 成功（Media channel 已建立）
          // 进入 OPEN 状态，调用 bta_av_str_opened 做后续处理（例如通知上层）
          p_scb->state = BTA_AV_OPEN_SST;
          event_handler1 = &bta_av_str_opened;
          break;

        case BTA_AV_STR_CLOSE_EVT:
          // 收到对端 close：回到 INIT 并进入关闭/cleanup 流程
          p_scb->state = BTA_AV_INIT_SST;
          event_handler1 = &bta_av_cco_close;
          event_handler2 = &bta_av_cleanup;
          break;

        case BTA_AV_STR_CONFIG_IND_EVT:
          // 再次收到 config_ind（可能是重复或迟到的消息），交给 config_ind 处理
          event_handler1 = &bta_av_config_ind;
          break;

        case BTA_AV_STR_SECURITY_IND_EVT:
          // AVDTP 层的安全指示
          event_handler1 = &bta_av_security_ind;
          break;

        case BTA_AV_STR_SECURITY_CFM_EVT:
          // AVDTP 安全确认
          event_handler1 = &bta_av_security_cfm;
          break;

        case BTA_AV_AVDT_DISCONNECT_EVT:
          // AVDTP 层报告断开（例如 L2CAP 或 ACL 断开）
          p_scb->state = BTA_AV_CLOSING_SST;
          event_handler1 = &bta_av_cco_close; // 处理本地 close
          event_handler2 = &bta_av_disconnect_req; // 发起断开清理
          break;

        case BTA_AV_AVDT_DELAY_RPT_EVT:
          // 收到延时上报：用于 A2DP delay reporting (用于同步/latency compensation)
          event_handler1 = &bta_av_delay_co;
          break;

        case BTA_AV_API_OFFLOAD_START_EVT:
        case BTA_AV_API_OFFLOAD_START_RSP_EVT:
          // offload 请求/响应在任何状态都可以处理
          event_handler1 = (event == BTA_AV_API_OFFLOAD_START_EVT) ?
                           &bta_av_offload_req : &bta_av_offload_rsp;
          break;
      }
      break;

    /**************************************************************************
     * BTA_AV_OPENING_SST
     * -------------------
     * 含义：主动发起连接流程中（正在通过 SDP -> AVDTP Discover -> SetConfig -> Open）。
     * 对应协议：主动方的 Discover/GetCap/SetConfig/Open 的执行路径。
     * 注意：此阶段会有较多的失败分支、超时以及 role switch 的处理。
     **************************************************************************/
    case BTA_AV_OPENING_SST:
      switch (event) {


        case BTA_AV_API_CLOSE_EVT:
          // 在正在打开时上层要求 close：转到 CLOSING 并执行 do_close（撤销发起）
          p_scb->state = BTA_AV_CLOSING_SST;
          event_handler1 = &bta_av_do_close;
          break;

        case BTA_AV_API_PROTECT_REQ_EVT:
          event_handler1 = &bta_av_security_req;
          break;

        case BTA_AV_API_PROTECT_RSP_EVT:
          event_handler1 = &bta_av_security_rsp;
          break;

        case BTA_AV_SDP_DISC_OK_EVT:
          // SDP 发现 OK：通常衔接为 connect_req（如果不是 PTS 特殊流程）
	  if (osi_property_get_bool("xxx.bluetooth.pts", false)) {


              // PTS 测试模式：可能绕过正常流程做特殊处理
              LOG_INFO(" PTS process.");
	  } else {


              LOG_INFO(" normal process.");
              event_handler1 = &bta_av_connect_req; // 发起 AVDTP 连接请求
	  }
          break;

        case BTA_AV_SDP_DISC_FAIL_EVT:
          // 即便 SDP 失败，仍可尝试 connect (兼容性路径)
          event_handler1 = &bta_av_connect_req;
          break;

        case BTA_AV_STR_DISC_OK_EVT:
          // AVDTP discover 返回（用于记录对端 stream endpoint 列表）
          event_handler1 = &bta_av_disc_results;
          break;

        case BTA_AV_STR_DISC_FAIL_EVT:
          // discover fail -> 打开失败 -> 进入 CLOSING
          p_scb->state = BTA_AV_CLOSING_SST;
          event_handler1 = &bta_av_open_failed;
          break;

        case BTA_AV_STR_GETCAP_OK_EVT:
          // GetCapabilities 成功 -> 处理 capability 结果, 可能继续 setconfig
          event_handler1 = &bta_av_getcap_results;
          break;

        case BTA_AV_STR_GETCAP_FAIL_EVT:
          // 获取 capabilities 失败 -> open 失败处理
          p_scb->state = BTA_AV_CLOSING_SST;
          event_handler1 = &bta_av_open_failed;
          break;

        case BTA_AV_STR_OPEN_OK_EVT:
          // AVDTP Open 成功，media channel 建立 -> 进入 OPEN 状态
          p_scb->state = BTA_AV_OPEN_SST;
          // 先启动 remote-control timer, 然后执行 str_opened（通知上层/设置参数）
          event_handler1 = &bta_av_st_rc_timer;
          event_handler2 = &bta_av_str_opened;
          break;

        case BTA_AV_STR_OPEN_FAIL_EVT:
          // Open 失败 -> 进入 CLOSING，执行 open_failed 逻辑
          p_scb->state = BTA_AV_CLOSING_SST;
          event_handler1 = &bta_av_open_failed;
          break;

        case BTA_AV_STR_CONFIG_IND_EVT:
          // 在主动打开期间，远端发来 config_ind（可能 race） -> 切换到 INCOMING 来处理
          p_scb->state = BTA_AV_INCOMING_SST;
          event_handler1 = &bta_av_config_ind;
          break;

        case BTA_AV_STR_SECURITY_IND_EVT:
          event_handler1 = &bta_av_security_ind;
          break;

        case BTA_AV_STR_SECURITY_CFM_EVT:
          event_handler1 = &bta_av_security_cfm;
          break;

        case BTA_AV_AVRC_TIMER_EVT:
          // AVRCP 定时器事件，可能用于在打开流程中等待 role switch 或 RC 建立
          event_handler1 = &bta_av_switch_role;
          break;

        case BTA_AV_AVDT_CONNECT_EVT:
          // AVDT lower-layer 报告 connect 完成 -> 继续做 discover
          event_handler1 = &bta_av_discover_req;
          break;

        case BTA_AV_AVDT_DISCONNECT_EVT:
          // 连接在打开阶段被断开 -> 返回 INIT 并报告连接失败
          p_scb->state = BTA_AV_INIT_SST;
          event_handler1 = &bta_av_conn_failed;
          break;

        case BTA_AV_ROLE_CHANGE_EVT:
          // 蓝牙 role（master/slave）改变，需要处理 role 修改的结果
          event_handler1 = &bta_av_role_res;
          break;

        case BTA_AV_AVDT_DELAY_RPT_EVT:
          // delay report 在任何阶段都可以到达，用于同步
          event_handler1 = &bta_av_delay_co;
          break;

        case BTA_AV_API_OFFLOAD_START_EVT:
        case BTA_AV_API_OFFLOAD_START_RSP_EVT:
          event_handler1 = (event == BTA_AV_API_OFFLOAD_START_EVT) ?
                           &bta_av_offload_req : &bta_av_offload_rsp;
          break;
      }
      break;

    /**************************************************************************
     * BTA_AV_OPEN_SST
     * ----------------
     * 含义：流已打开（AVDTP Open success），可以进行 Start/Stop/重配置或关闭。
     * 对应协议：AVDTP Open 成功 => A2DP 可开始 Start/传输媒体。
     **************************************************************************/
    case BTA_AV_OPEN_SST:
      switch (event) {


        case BTA_AV_API_CLOSE_EVT:
          // 上层要求关闭 -> 进入 CLOSING，执行 do_close 清理 media/信令
          p_scb->state = BTA_AV_CLOSING_SST;
          event_handler1 = &bta_av_do_close;
          break;

        case BTA_AV_AP_START_EVT:
          // 上层要求开始播放 -> 执行 do_start（发送 Start 到对端/准备数据路径）
          event_handler1 = &bta_av_do_start;
          break;

        case BTA_AV_AP_STOP_EVT:
          // 上层要求停止/挂起 -> 处理 stop
          event_handler1 = &bta_av_str_stopped;
          break;

        case BTA_AV_API_RECONFIG_EVT:
          // 上层请求重配置（改变 codec 参数等），进入 RCFG 状态
          p_scb->state = BTA_AV_RCFG_SST;
          event_handler1 = &bta_av_reconfig;
          break;

        case BTA_AV_API_PROTECT_REQ_EVT:
        case BTA_AV_API_PROTECT_RSP_EVT:
          event_handler1 = (event == BTA_AV_API_PROTECT_REQ_EVT) ?
                           &bta_av_security_req : &bta_av_security_rsp;
          break;

        case BTA_AV_API_RC_OPEN_EVT:
          // 请求打开 AVRCP remote control channel：先设置 use_rc，再打开 rc
          event_handler1 = &bta_av_set_use_rc;
          event_handler2 = &bta_av_open_rc;
          break;

        case BTA_AV_SRC_DATA_READY_EVT:
          // 源数据可送来 -> 走数据路径（例如写入 L2CAP / push 到 audio HAL）
          event_handler1 = &bta_av_data_path;
          break;

        case BTA_AV_SDP_DISC_OK_EVT:
        case BTA_AV_SDP_DISC_FAIL_EVT:
          // 发现 svc 完成后释放 buffer
          event_handler1 = &bta_av_free_sdb;
          break;

        case BTA_AV_STR_GETCAP_OK_EVT:
          // GetCapabilities 返回 -> 保存 capability
          event_handler1 = &bta_av_save_caps;
          break;

        case BTA_AV_STR_START_OK_EVT:
          // 收到对端 Start confirm -> 处理 start_ok（可能启动解码/播放）
          event_handler1 = &bta_av_start_ok;
          break;

        case BTA_AV_STR_START_FAIL_EVT:
          // Start 失败 -> 处理 start_failed
          event_handler1 = &bta_av_start_failed;
          break;

        case BTA_AV_STR_CLOSE_EVT:
          // 对端主动 close -> 回到 INIT 并执行 str_closed（通知上层）
          p_scb->state = BTA_AV_INIT_SST;
          event_handler1 = &bta_av_str_closed;
          break;

        case BTA_AV_STR_CONFIG_IND_EVT:
          // 若在 OPEN 时收到对端的 config_ind，通常应拒绝（已经 open）
          event_handler1 = &bta_av_setconfig_rej;
          break;

        case BTA_AV_STR_SECURITY_IND_EVT:
        case BTA_AV_STR_SECURITY_CFM_EVT:
          event_handler1 = (event == BTA_AV_STR_SECURITY_IND_EVT) ?
                           &bta_av_security_ind : &bta_av_security_cfm;
          break;

        case BTA_AV_STR_WRITE_CFM_EVT:
          // L2CAP 写确认：先清 congestion，再继续数据路径（双 handler）
          event_handler1 = &bta_av_clr_cong;
          event_handler2 = &bta_av_data_path;
          break;

        case BTA_AV_STR_SUSPEND_CFM_EVT:
          // Suspend 确认（对端已停止流），回调处理
          event_handler1 = &bta_av_suspend_cfm;
          break;

        case BTA_AV_AVRC_TIMER_EVT:
          // AVRCP timer 到，尝试打开 RC
          event_handler1 = &bta_av_open_rc;
          break;

        case BTA_AV_AVDT_DISCONNECT_EVT:
          // AVDTP 层断开 -> 直接回到 INIT 并通知上层 stream closed
          p_scb->state = BTA_AV_INIT_SST;
          event_handler1 = &bta_av_str_closed;
          break;

        case BTA_AV_ROLE_CHANGE_EVT:
          event_handler1 = &bta_av_role_res;
          break;

        case BTA_AV_AVDT_DELAY_RPT_EVT:
          event_handler1 = &bta_av_delay_co;
          break;

        case BTA_AV_API_OFFLOAD_START_EVT:
        case BTA_AV_API_OFFLOAD_START_RSP_EVT:
          event_handler1 = (event == BTA_AV_API_OFFLOAD_START_EVT) ?
                           &bta_av_offload_req : &bta_av_offload_rsp;
          break;
      }
      break;

    /**************************************************************************
     * BTA_AV_RCFG_SST
     * ----------------
     * 含义：重配置状态（reconfiguration）——通常用于 codec 参数变更。
     * 协议对应：AVDTP Reconfigure / Suspend / Open 的组合处理路径。
     **************************************************************************/
    case BTA_AV_RCFG_SST:
      switch (event) {


        case BTA_AV_API_CLOSE_EVT:
          // 重配置期间被要求 close -> 进入 CLOSING 并请求断开
          p_scb->state = BTA_AV_CLOSING_SST;
          event_handler1 = &bta_av_disconnect_req;
          break;

        case BTA_AV_API_RECONFIG_EVT:
          // 再次收到 reconfig 请求 -> 处理 reconfig
          event_handler1 = &bta_av_reconfig;
          break;

        case BTA_AV_SDP_DISC_OK_EVT:
        case BTA_AV_SDP_DISC_FAIL_EVT:
          event_handler1 = &bta_av_free_sdb;
          break;

        case BTA_AV_STR_DISC_OK_EVT:
          event_handler1 = &bta_av_disc_results;
          break;

        case BTA_AV_STR_DISC_FAIL_EVT:
          // discover 失败，认为 stream closed
          p_scb->state = BTA_AV_INIT_SST;
          event_handler1 = &bta_av_str_closed;
          break;

        case BTA_AV_STR_GETCAP_OK_EVT:
          event_handler1 = &bta_av_getcap_results;
          break;

        case BTA_AV_STR_GETCAP_FAIL_EVT:
          p_scb->state = BTA_AV_INIT_SST;
          event_handler1 = &bta_av_str_closed;
          break;

        case BTA_AV_STR_OPEN_OK_EVT:
          // reconfig 打开成功 -> 返回 OPEN
          p_scb->state = BTA_AV_OPEN_SST;
          event_handler1 = &bta_av_rcfg_str_ok;
          break;

        case BTA_AV_STR_OPEN_FAIL_EVT:
          event_handler1 = &bta_av_rcfg_failed;
          break;

        case BTA_AV_STR_CLOSE_EVT:
          event_handler1 = &bta_av_rcfg_connect; // 重新尝试 connect
          break;

        case BTA_AV_STR_CONFIG_IND_EVT:
          // 收到 config_ind -> 拒绝，因为在重配置中需要按流程处理
          event_handler1 = &bta_av_setconfig_rej;
          break;

        case BTA_AV_STR_SUSPEND_CFM_EVT:
          // suspend 确认 -> 先处理 suspend_cfm，再继续 suspend 流程
          event_handler1 = &bta_av_suspend_cfm;
          event_handler2 = &bta_av_suspend_cont;
          break;

        case BTA_AV_STR_RECONFIG_CFM_EVT:
          // reconfig 确认 -> 处理 rcfg cfm
          event_handler1 = &bta_av_rcfg_cfm;
          break;

        case BTA_AV_AVDT_CONNECT_EVT:
          // AVDT connect -> 调用 rcfg_open 继续 open
          event_handler1 = &bta_av_rcfg_open;
          break;

        case BTA_AV_AVDT_DISCONNECT_EVT:
          // AVDT disconnect -> 处理 rcfg_disconnected 等
          event_handler1 = &bta_av_rcfg_discntd;
          break;

        case BTA_AV_AVDT_DELAY_RPT_EVT:
          event_handler1 = &bta_av_delay_co;
          break;

        case BTA_AV_API_OFFLOAD_START_EVT:
        case BTA_AV_API_OFFLOAD_START_RSP_EVT:
          event_handler1 = (event == BTA_AV_API_OFFLOAD_START_EVT) ?
                           &bta_av_offload_req : &bta_av_offload_rsp;
          break;
      }
      break;

    /**************************************************************************
     * BTA_AV_CLOSING_SST
     * -------------------
     * 含义：连接/流正在关闭阶段（等待断开完成与资源清理）。
     * 典型进入条件：API close, open fail, avdtp disconnect 等。
     **************************************************************************/
    case BTA_AV_CLOSING_SST:
      switch (event) {


        case BTA_AV_API_CLOSE_EVT:
          // 在 closing 时如果再收到 close 就直接发起 disconnect
          event_handler1 = &bta_av_disconnect_req;
          break;

        case BTA_AV_SDP_DISC_OK_EVT:
        case BTA_AV_SDP_DISC_FAIL_EVT:
          // sdp 在关闭期完成 -> 直接回到 INIT 并报 sdp_failed
          p_scb->state = BTA_AV_INIT_SST;
          event_handler1 = &bta_av_sdp_failed;
          break;

        case BTA_AV_STR_OPEN_OK_EVT:
          // 在 closing 期收到了 open_ok（race 情况） -> 仍然执行 do_close 来收尾
          event_handler1 = &bta_av_do_close;
          break;

        case BTA_AV_STR_OPEN_FAIL_EVT:
          // open fail -> 发起断开
          event_handler1 = &bta_av_disconnect_req;
          break;

        case BTA_AV_STR_CLOSE_EVT:
          // stream close -> 发起断开
          event_handler1 = &bta_av_disconnect_req;
          break;

        case BTA_AV_STR_CONFIG_IND_EVT:
          // 收到 config 请求 -> 明确拒绝（setconfig_rej）
          event_handler1 = &bta_av_setconfig_rej;
          break;

        case BTA_AV_STR_SECURITY_IND_EVT:
          // 收到 security 请求 -> 拒绝安全请求
          event_handler1 = &bta_av_security_rej;
          break;

        case BTA_AV_AVDT_DISCONNECT_EVT:
          // AVDTP 报告断开 -> 回到 INIT，执行 str_closed 回调
          p_scb->state = BTA_AV_INIT_SST;
          event_handler1 = &bta_av_str_closed;
          break;

        case BTA_AV_API_OFFLOAD_START_EVT:
        case BTA_AV_API_OFFLOAD_START_RSP_EVT:
          event_handler1 = (event == BTA_AV_API_OFFLOAD_START_EVT) ?
                           &bta_av_offload_req : &bta_av_offload_rsp;
          break;
      }
      break;
  }

  // 状态变更日志：打印前后状态、事件编号、peer 地址等，便于调试时追踪状态迁移路径
  if (previous_state != p_scb->state) {


    LOG_INFO("peer %s p_scb=%#x(%p) AV event=0x%x(%s) state=%d(%s) -> %d(%s)",
             p_scb->PeerAddress().ToString().c_str(), p_scb->hndl, p_scb, event,
             bta_av_evt_code(event), previous_state,
             bta_av_sst_code(previous_state), p_scb->state,
             bta_av_sst_code(p_scb->state));

  } else {


    LOG_DEBUG("peer %s p_scb=%#x(%p) AV event=0x%x(%s) state=%d(%s)",
              p_scb->PeerAddress().ToString().c_str(), p_scb->hndl, p_scb,
              event, bta_av_evt_code(event), p_scb->state,
              bta_av_sst_code(p_scb->state));
  }

  // 执行 handler（先主后辅）
  if (event_handler1 != nullptr) {


    event_handler1(p_scb, p_data);
  }
  if (event_handler2 != nullptr) {


    event_handler2(p_scb, p_data);
  }
}

七、总结

A2DP Sink 状态机是事件驱动的，核心函数是 bta_av_better_stream_state_machine。
状态划分清晰：INIT、INCOMING、OPENING、OPEN、RCFG、CLOSING。
每个状态对不同事件有不同响应，通过 event_handler1/2 执行操作。
状态切换顺序反映了协议栈的实际操作流程，包括 SDP 查询、信道建立、配置协商、流开启和关闭。
通过日志打印和事件处理函数的组合，可以高效、安全地处理音频连接。

A2dp Sink 状态机通俗讲解

一、A2DP Sink 的主要状态

二、事件驱动状态切换

1. 初始状态（BTA_AV_INIT_SST）

2. 远端连接请求处理中（BTA_AV_INCOMING_SST）

3. 主动连接处理中（BTA_AV_OPENING_SST）

4. 连接已打开（BTA_AV_OPEN_SST）

三、状态机运行原理

四、状态切换顺序示意

场景 1：主动连接手机（本地发起）

场景 2：被动连接手机（远端发起）

场景 3：音频播放控制

场景 4：关闭或断开连接

五、生活化类比

六、bta_av_better_stream_state_machine 分析

七、总结

1. 初始状态（`BTA_AV_INIT_SST`）

2. 远端连接请求处理中（`BTA_AV_INCOMING_SST`）

3. 主动连接处理中（`BTA_AV_OPENING_SST`）

4. 连接已打开（`BTA_AV_OPEN_SST`）
