※ 合泰单片机BS83B04C实现液位检测

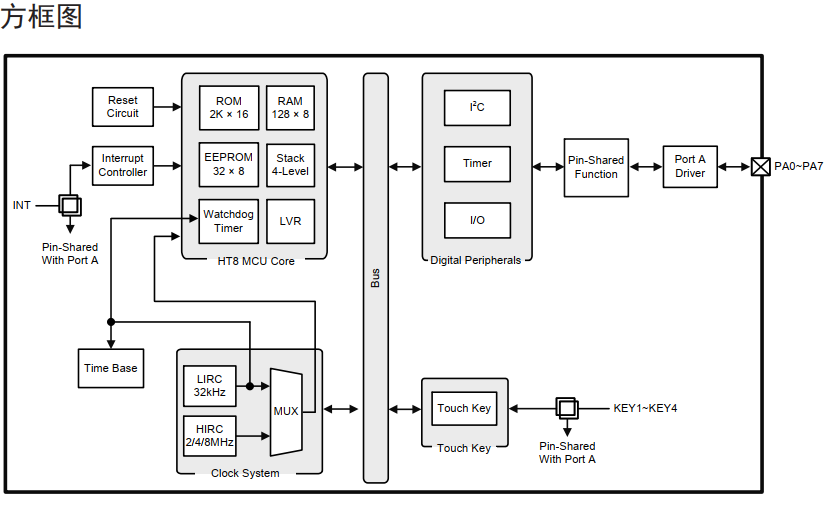

※ 芯片概述
这款8位高性能Flash单片机集成了触控按键功能，无需外部元件，具备可多次编程的Flash存储器、RAM数据存储器和True EEPROM存储器，用于存储非易失性数据。它还配备了内部看门狗定时器、低电压复位、抗干扰和ESD保护功能，确保在恶劣环境下稳定运行。此外，单片机提供低速和高速振荡器选项，内建系统振荡器和I2C接口，支持动态模式切换以优化操作和降低功耗。其灵活的I/O使用、时基功能和定时器模块进一步增强了设备的功能性和灵活性。该单片机适用于电子测量仪器、家用电器和电子控制工具等多种现代触控产品。

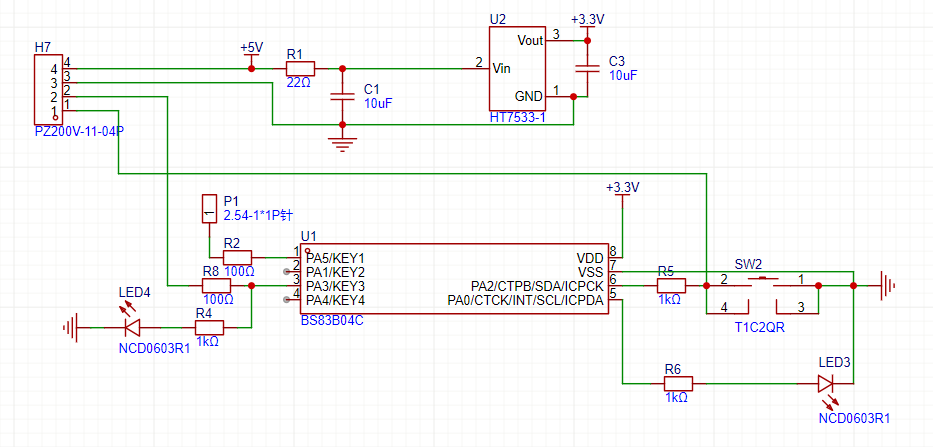

※ BS83B04C最小系统
在本设计中，采用2.0mm间距的4P端子进行电缆焊接，其引脚定义如下：Pin4为5V输入，Pin3为GND，Pin2为输出，Pin1为校正信号。由于该应用中的输出并非用于驱动电磁阀等功率型负载，因此5V电源的电流只需不小于50mA，即可确保系统稳定运行。

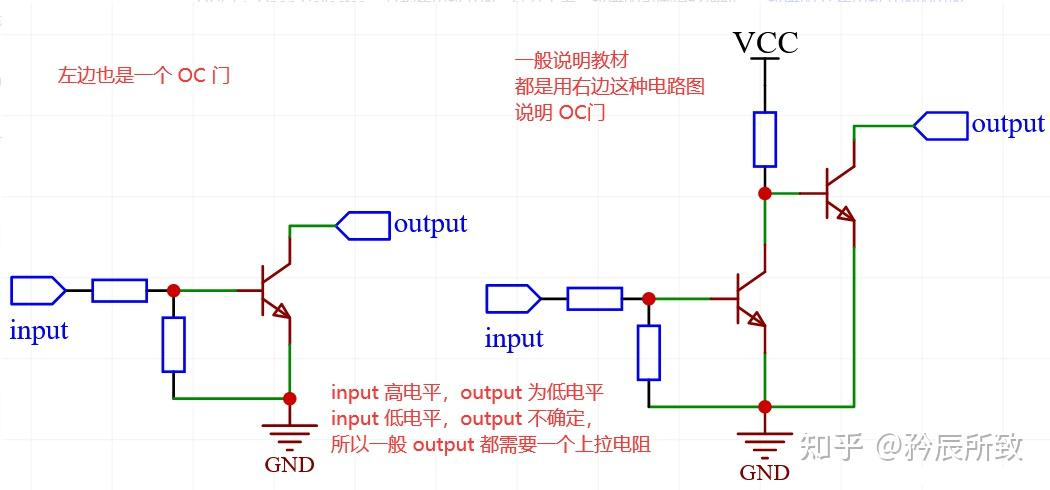

Pin2的输出在当前设计中，检测到液位时输出3.3V高电平，未检测到液位时输出0V。然而，当Pin2连接到5V电平的单片机或光耦隔离电路时，其输出的3.3V高电平无法完全截止光耦内部LED，存在误触发的可能。为提升兼容性，应将其设计为集电极开路输出类型，具体可采用NPN型三极管构建OC门。
此外，在PA3的输出端添加一条包含R4和LED4的支路，用于调试时提供指示信号。在实际应用电路中，该支路无需焊接。

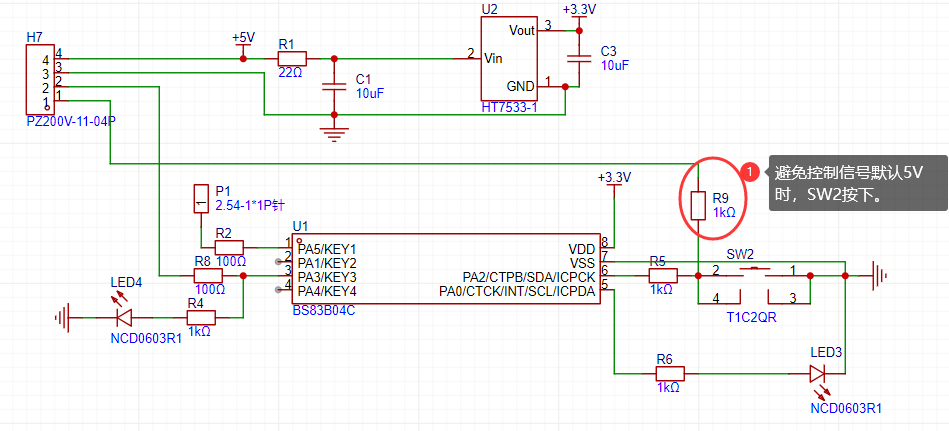

Pin1的校正信号采用低电平有效的方式。为了便于在电路板级别进行自动校正，我们在电路板上增设了SW2开关。通过SW2，可以验证单机版功能的正常性，同时该校正操作也受外部校正信号的控制。考虑到其他用户可能默认使用5V高电平，而在校正时切换为低电平，为了避免在外部校正信号为默认5V高电平时，同时按下SW2导致电源与地短路的问题，我们在Pin1后串联了一个1kΩ电阻。
经过实际测试，发现在校正控制信号中串联1kΩ电阻，并不会对校正功能产生任何影响，同时有效避免了电源与地短路的风险，从而优化了电路设计。
结合上述Pin2的设计，将相同的设计应用于Pin1或许会更为理想，原因如下：

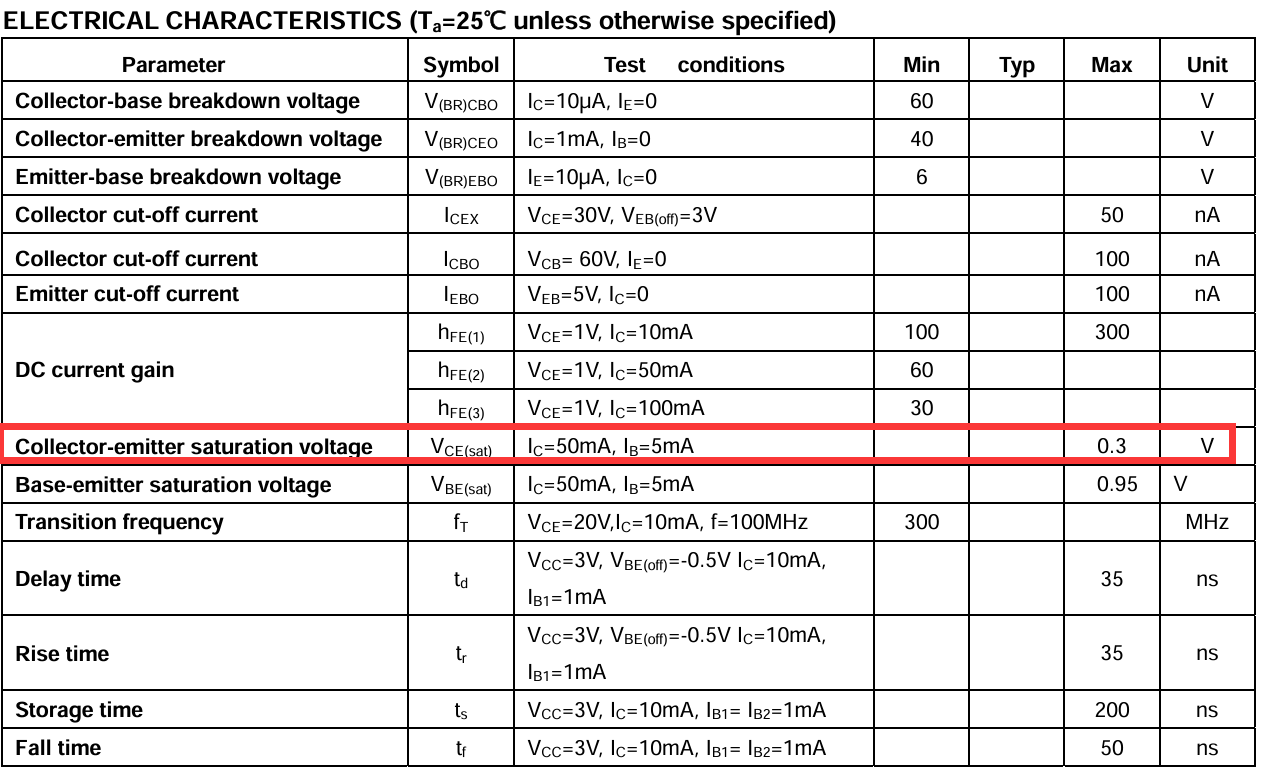

当Q1作为开关管使用时，若其基极（B）处于高电平状态，三极管便会导通，此时集电极（C）的电压将接近0V，BS83B04C随即启动校正功能。在这种情况下，无论SW2是否被按下，对电路均无任何影响。
反之，当基极（B）为低电平时，三极管截止，集电极（C）的电压将等于PA2内部的上拉电压。此时，无论SW2是否按下，均不会对Pin2产生任何影响。

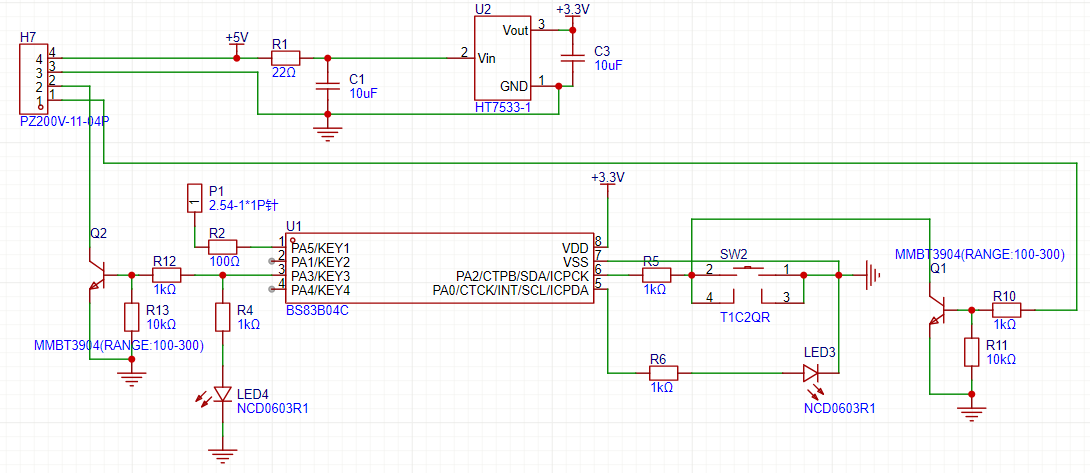

※ BS83B04C最终设计
基于上述分析，现给出硬件2.0版本的设计方案。在该版本中，采用2.0mm间距的4P端子进行电缆焊接，其引脚定义如下：
• Pin4：5V输入
• Pin3：GND（地）
• Pin2：输出
• Pin1：输入校正信号
鉴于该应用场景中的输出并非用于驱动电磁阀等功率型负载，因此5V电源的电流只需不小于50mA，即可确保系统的稳定运行。
对于Pin2的液位检测输出：
• 当检测到液位时，输出低电平约0V；
• 未检测到液位时，由用户自行定义5V或其他电平作为高电平。
对于Pin1的校正信号：
• 触发电平由用户自行定义，高电平不低于1V；
• 低电平不高于1V。
