具体实现功能
由51单片机+DAC0832模块+按键模块+LM358模块+LCD1602显示模块+电源模块构成
具体功能：
（1）LCD1602显示波形种类和频率值（频率范围10-100HZ）；
（2）可按键设置波形种类、频率及步进值；
（3）电位器可以改变振幅；
（4）可产生正弦波、锯齿波、三角波、矩形波；四个指示灯可分别指示不同波形。

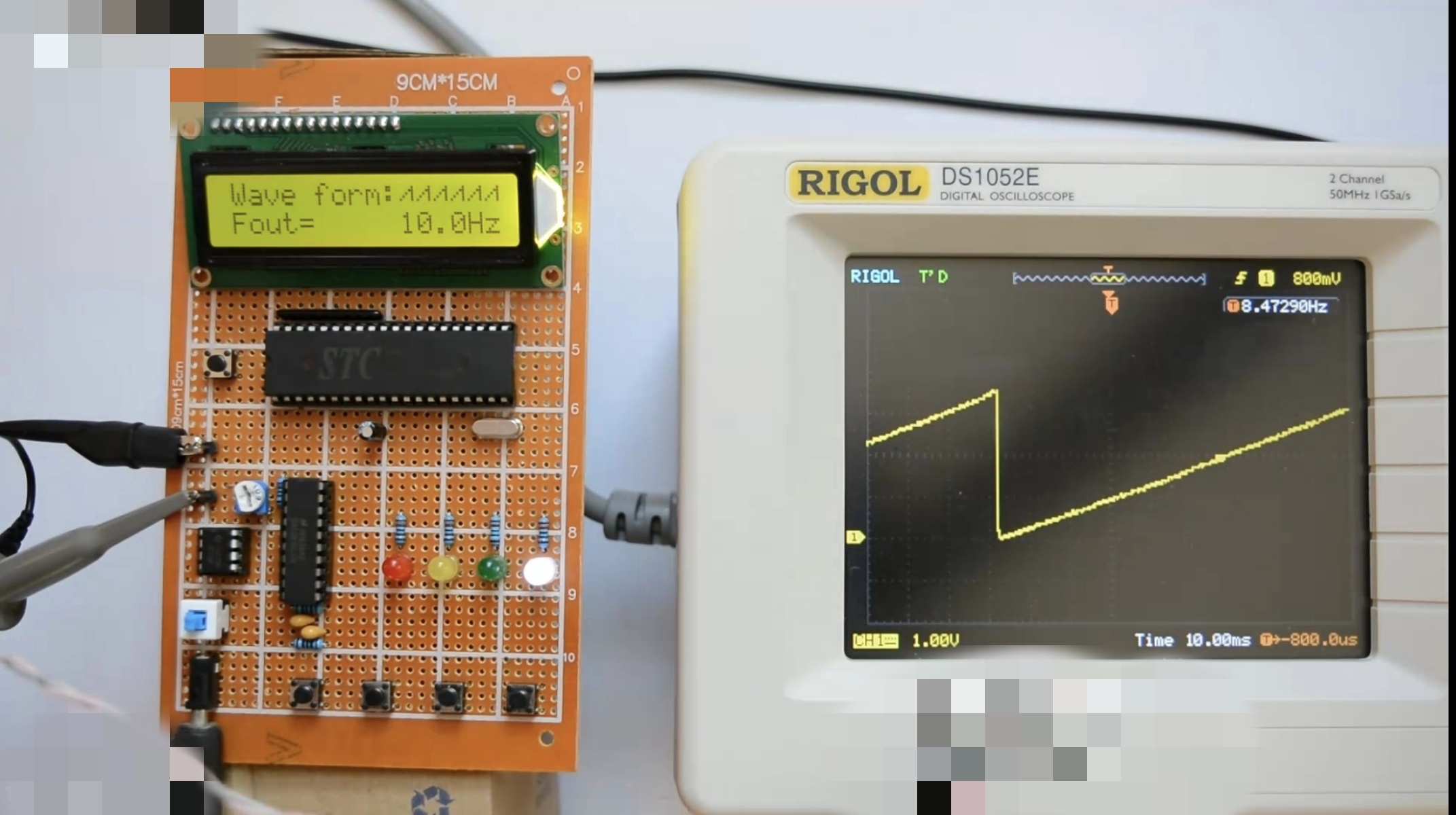

仿真/实物演示视频：
51单片机低频信号发生器
设计介绍

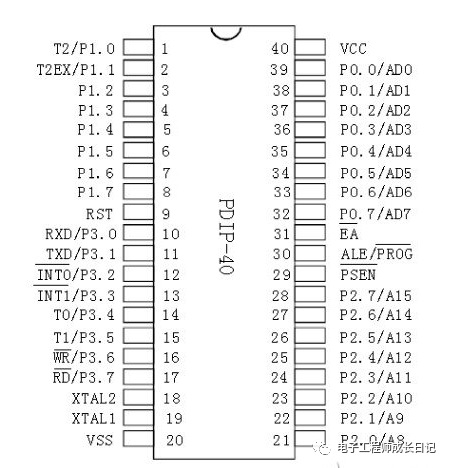

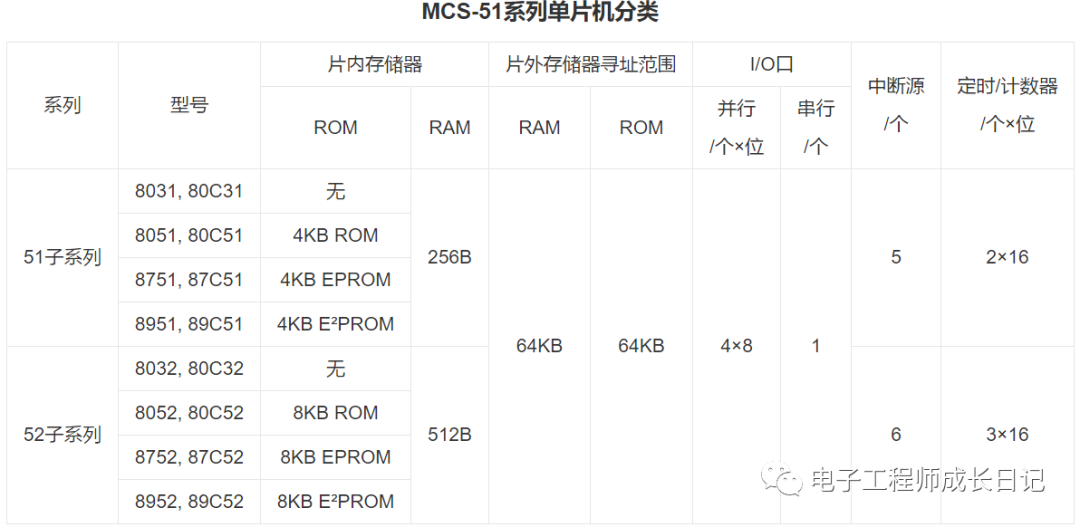

51单片机简介
51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。
本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。
资料内容
原理图和PCB（AD19）

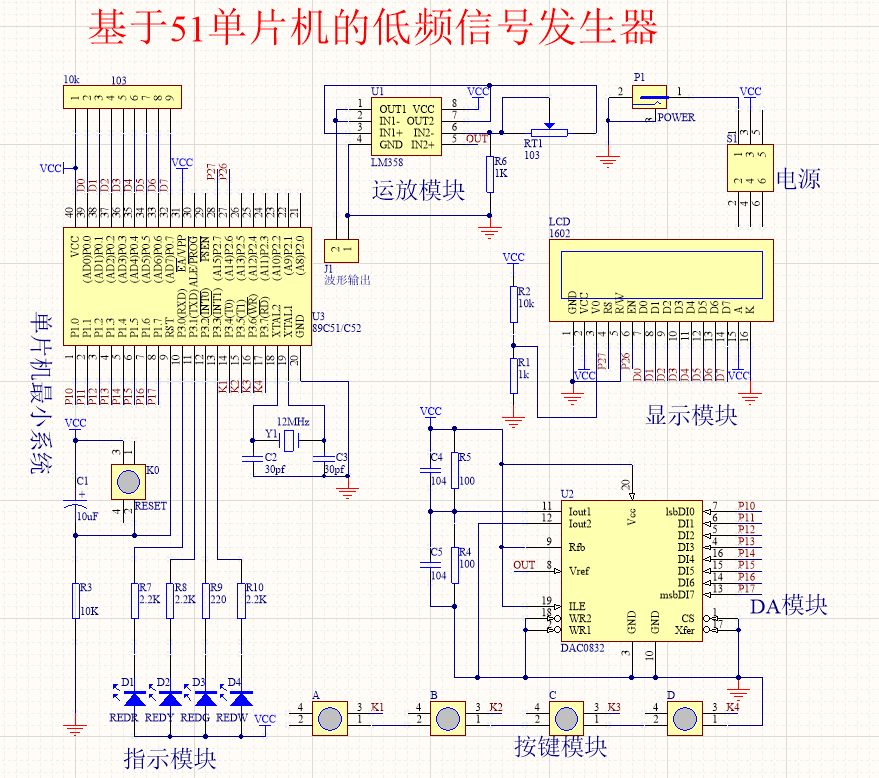

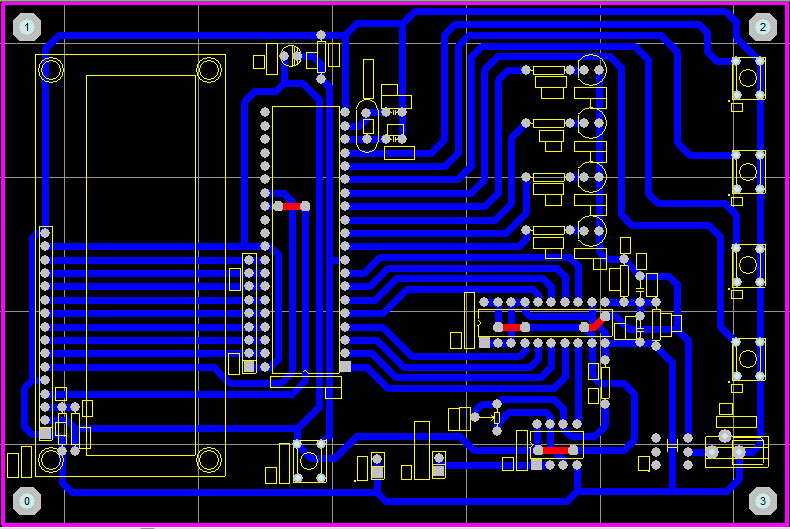

本系统原理图和PCB设计采用Altium Designer19，具体如图。
注1：请使用Altium Designer19直接打开资料中的工程文件（资料中已说明打开方式）！
注2：此设计需按照原理图制作实物，不可直接烧录到任何开发板中运行（需要修改程序）！
仿真实现（protues8.7）

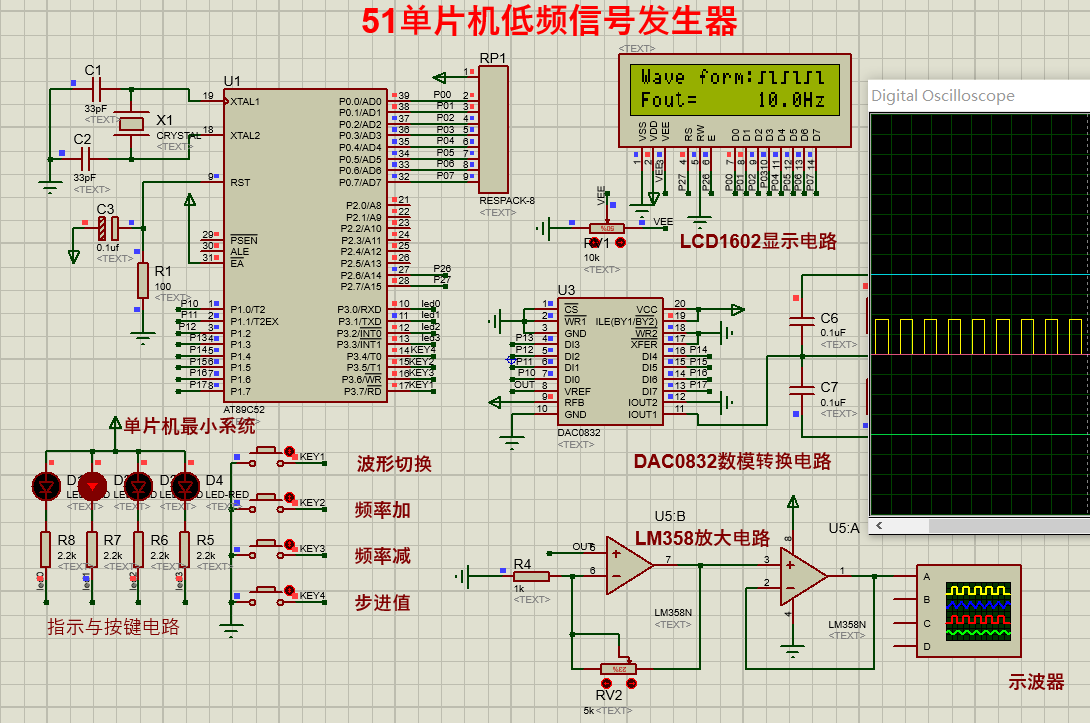

本设计利用protues8.7软件实现仿真设计，具体如图。
注1：请使用protues8.7直接打开资料中的工程文件（资料中已说明打开方式）！
注2：由于仿真软件限制，仿真设计和实物设计无法百分百对应！！
程序（Keil5）
本设计利用KEIL5软件实现程序设计。
主函数如下：
////////////////
void main() //主函数
{
init_lcd();
m=65536-(150000/pinlv);
a=m/256;
b=m%256;
initclock();
led0=0;
while(1)
{
if(h==0)
{
keyscan();
// display();
}
bujinjiance();
switch(boxing)
{
case 0 : P1=sin[u]; break;
case 1 : P1=juxing[u]; break;
case 2 : P1=sanjiao[u]; break;
case 3 : P1=juchi[u]; break;
}
}

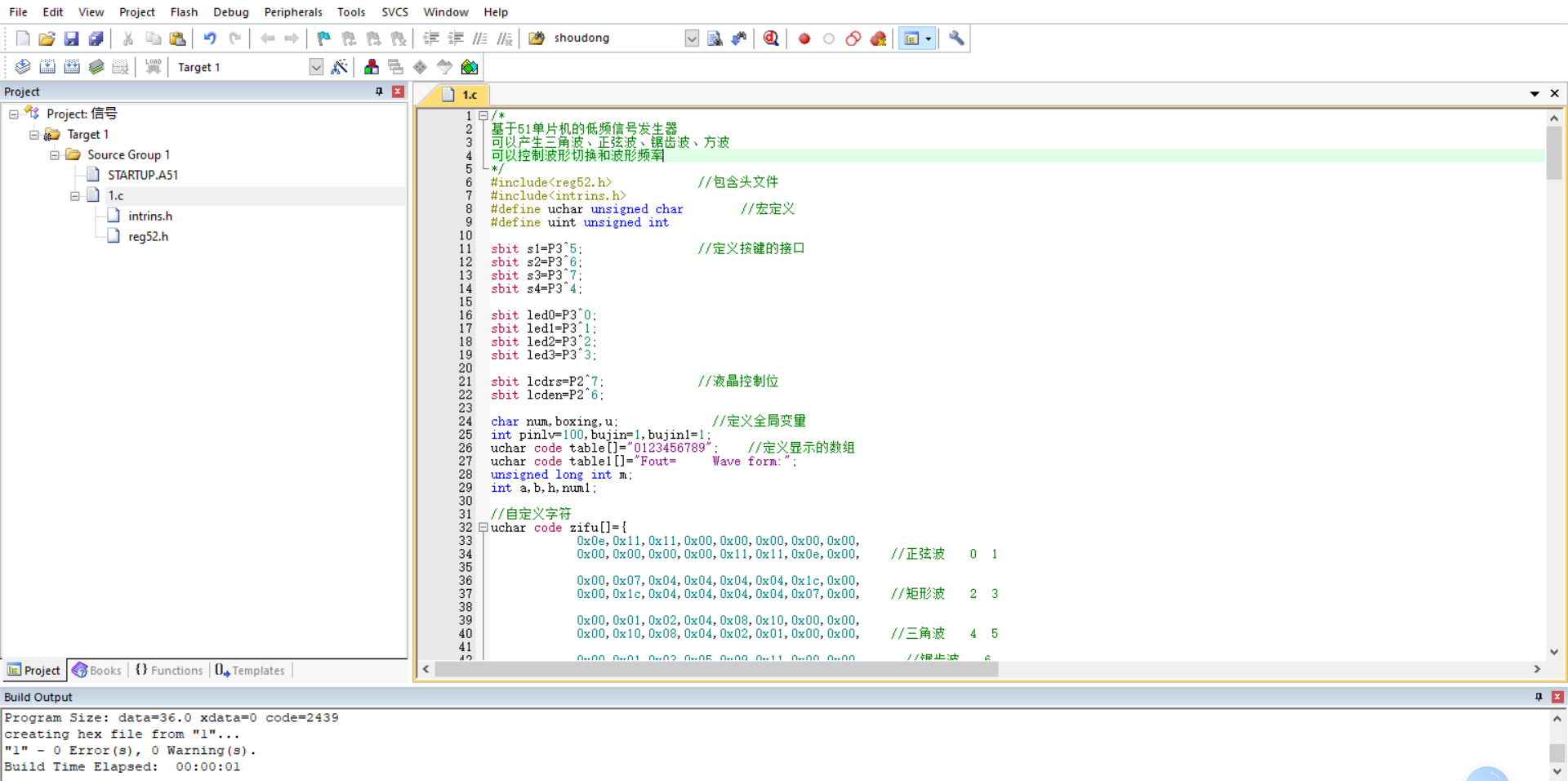

}程序运行结果如图：
注：请使用KEIL C51直接打开资料中的工程文件（资料中已说明打开方式）！
全部资料

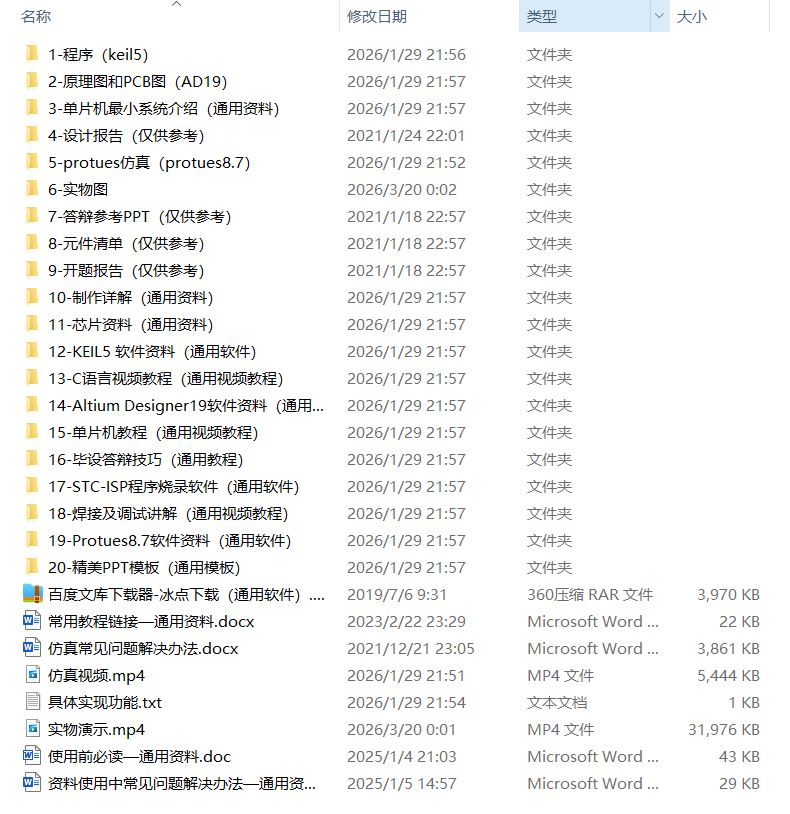

全部资料包括原理图和PCB源文件(AD19)、程序(Keil5)、protues仿真(protues8.7)、设计报告(仅供参考)、仿真视频、开发资料、仿真视频、单片机最小系统介绍等，全网最全！资料内容如下图所示！！
